Ich niewłaściwy dobór, błędny montaż lub brak regularnej kontroli może prowadzić do poważnych awarii, zakłóceń procesów technologicznych i nieprzewidzianych przestojów. W tym artykule przyjrzymy się bliżej, jak działają koła pasowe zębate, gdzie są stosowane i dlaczego ich właściwa eksploatacja ma realny wpływ na efektywność produkcji.

Fundamenty precyzji – rola kół pasowych zębatych w napędach synchronicznych

Koła pasowe zębate to elementy mechaniczne, które współpracują z paskami zębatymi, tworząc układ napędowy o pozytywnym zazębieniu. W odróżnieniu od tradycyjnych kół ciernych (klinowych czy płaskich), nie opierają się na tarciu, lecz na mechanicznym zazębieniu profilu zęba pasa i koła. Dzięki temu eliminują poślizg, zapewniając stałe przełożenie i precyzyjne przenoszenie momentu obrotowego.

Gdzie stosuje się koła pasowe zębate?

Ich zastosowanie jest szczególnie istotne tam, gdzie wymagana jest dokładna synchronizacja ruchu – na przykład w:

• maszynach CNC (sterowanych numerycznie),
• robotach przemysłowych i manipulatorach,
• drukarkach przemysłowych i systemach znakowania,
• automatycznych liniach pakujących i etykietujących.

W tych aplikacjach każde opóźnienie lub przeskok może prowadzić do błędu w pozycjonowaniu, co przekłada się na stratę materiału, obniżenie jakości produktu lub konieczność ponownego uruchomienia procesu.

Jak konstrukcja wpływa na efektywność?

Na skuteczność działania kół pasowych zębatych wpływa kilka kluczowych parametrów:

• profil zęba (np. HTD, T, AT, GT) – decyduje o sile zazębienia i odporności na przeskoki,
• materiał wykonania – aluminium dla lekkich układów, stal lub żeliwo dla dużych obciążeń,
• jakość obróbki powierzchni – wpływa na żywotność i kulturę pracy całego układu.

Właściwe dopasowanie tych parametrów do aplikacji to podstawa niezawodności. Więcej informacji na temat dostępnych wariantów i zastosowań znajdziesz tutaj: koło pasowe zębate.

Cicha rewolucja – kiedy wsparcie kół pasowych zębatych jest kluczowe?

Chociaż koła pasowe zębate nie rzucają się w oczy, ich rola w utrzymaniu ciągłości produkcji jest nie do przecenienia. Błędy w ich doborze lub eksploatacji mogą prowadzić do poważnych strat finansowych.

Przestoje produkcyjne – ukryty koszt

Awaria koła pasowego, taka jak pęknięcie zęba, zużycie powierzchni czy uszkodzenie piasty, może doprowadzić do nagłego zatrzymania maszyny. W branżach, gdzie każda minuta przestoju oznacza realne straty, nawet drobne usterki mogą mieć poważne konsekwencje. Regularne kontrole i wymiana elementów eksploatacyjnych pozwalają tego uniknąć.

Precyzja działania pod kontrolą

W aplikacjach, gdzie liczy się dokładność do dziesiątek mikrometrów, nawet minimalna deformacja koła pasowego może skutkować błędami synchronizacji. Przykładem mogą być maszyny drukujące lub urządzenia do cięcia laserowego, gdzie synchronizacja głowicy z ruchem materiału jest kluczowa.

Ochrona innych komponentów

Koła pasowe zębate, jeśli są źle dobrane lub zamontowane, mogą generować nadmierne obciążenia promieniowe i osiowe. To z kolei prowadzi do:

• szybszego zużycia pasków,
• nadmiernego obciążenia łożysk,
• uszkodzeń wałów i piast.

Dobrze skalibrowany układ minimalizuje te zagrożenia, wydłużając żywotność całego napędu.

Dźwięk jako sygnał ostrzegawczy

Wzrost hałasu lub pojawienie się nieregularnych wibracji to często pierwsze oznaki problemów z zazębieniem. Ciche, płynne działanie jest nie tylko komfortowe, ale i potwierdza, że układ pracuje zgodnie z projektową specyfikacją.

Diagnoza pola walki – najczęstsze przyczyny awarii napędów zębatych

Aby skutecznie zapobiegać awariom, warto rozpoznać najczęstsze źródła problemów. Wiele z nich wynika nie z samej konstrukcji, ale z błędów montażowych i zaniedbań eksploatacyjnych.

Niewspółosiowość – cichy zabójca

Nawet niewielkie odchylenia w ustawieniu osi kół mogą prowadzić do:

• nierównomiernego zużycia zębów,
• uszkodzenia krawędzi pasa,
• wzrostu temperatury pracy i przyspieszonego zużycia.

Rozróżniamy dwa typy niewspółosiowości:

• kątową – gdy osie nie są równoległe,
• równoległą – gdy osie są przesunięte względem siebie.

Obie mogą prowadzić do poważnych problemów, jeśli nie zostaną skorygowane na etapie montażu.

Niewłaściwy naciąg pasa

Zbyt mocno napięty pas może uszkodzić łożyska i prowadzić do przeciążenia wałów. Z kolei zbyt luźny pas skutkuje przeskakiwaniem zębów (tzw. skippingiem), co powoduje:

• utratę synchronizacji,
• dynamiczne obciążenia,
• przyspieszone zmęczenie materiału.

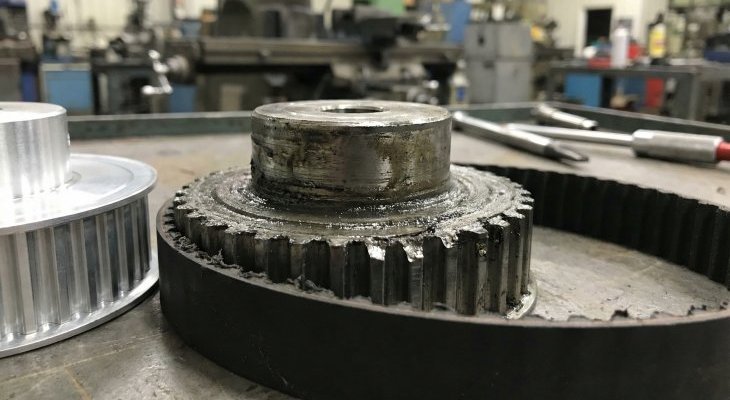

Uszkodzenia zębów i powierzchni

Typowe uszkodzenia to:

• pitting – punktowe ubytki materiału,
• pęknięcia u podstawy zęba,
• korozja – szczególnie w wilgotnym lub agresywnym środowisku.

Ich przyczyną może być zarówno zmęczenie materiału, jak i obecność zanieczyszczeń lub nieodpowiednie smarowanie.

Błędy montażowe

Najczęstsze błędy to:

• użycie siły przy osadzaniu koła,
• niewłaściwe dokręcenie tulei zaciskowej,
• brak wyważenia dynamicznego.

Wszystkie te czynniki mogą prowadzić do szybkiego zużycia lub nawet uszkodzenia koła już w pierwszych tygodniach pracy.

Więcej o najczęstszych błędach i sposobach ich eliminacji przeczytasz tutaj: koła pasowe – najczęściej występujące problemy.

Podsumowanie

Koła pasowe zębate to nie tylko elementy mechaniczne – to strategiczne punkty kontroli w każdym napędzie synchronicznym. Ich prawidłowy dobór, montaż i utrzymanie mają bezpośredni wpływ na niezawodność, dokładność i efektywność pracy maszyn.

Zamiast traktować je jako drobny komponent, który „po prostu ma działać”, warto spojrzeć na nie jako na element systemu, który może zadecydować o sukcesie całej produkcji. Proaktywna strategia zarządzania tymi elementami to inwestycja, która przynosi wymierne korzyści – minimalizuje ryzyko przestojów, zwiększa bezpieczeństwo i pozwala lepiej planować serwisowanie maszyn.
