Napięcie z SE Grudziądz-Węgrowo zasiliło układy pomocnicze

Napięcie podano z rozdzielni 110 kV w stacji elektroenergetycznej najwyższych napięć Grudziądz-Węgrowo. Dzięki temu poprzez transformator potrzeb własnych możliwe było zasilenie rozdzielni średniego napięcia, do których przyłączone są urządzenia pomocnicze bloku. To one odpowiadają m.in. za pracę układów technologicznych, sterowania i zabezpieczeń, a więc elementów niezbędnych do przejścia do kolejnych etapów rozruchu.

Uruchomienie zasilania pozwoli na prowadzenie dalszych testów oraz uruchomień układów, które bezpośrednio przygotowują blok do prób rozruchowych. Obejmą one w kolejnych krokach m.in. pierwsze uruchomienie turbiny gazowej oraz docelową synchronizację elektrowni z Krajowym Systemem Elektroenergetycznym (KSE).

Równolegle z osiągnięciem gotowości elektrycznej, inwestycja posiada już pełną funkcjonalność w zakresie podstawowych przyłączy i infrastruktury technicznej.

Woda surowa z Wisły – instalacja po testach

Blok CCGT Grudziądz I jest zasilany w wodę surową poprzez instalację, której ujęcie znajduje się bezpośrednio w rzece Wiśle. Cały system został już przetestowany i pozostaje w gotowości do rozpoczęcia pracy zgodnie z wymaganiami eksploatacyjnymi.

Równie zaawansowane są prace po stronie paliwowej. Przyłączenie elektrowni do Krajowego Systemu Przesyłowego Gazu zostało odebrane – stacja gazowa wraz z gazociągiem przyłączeniowym posiada pełną zdolność podania gazu o parametrach niezbędnych do pracy turbiny gazowej.

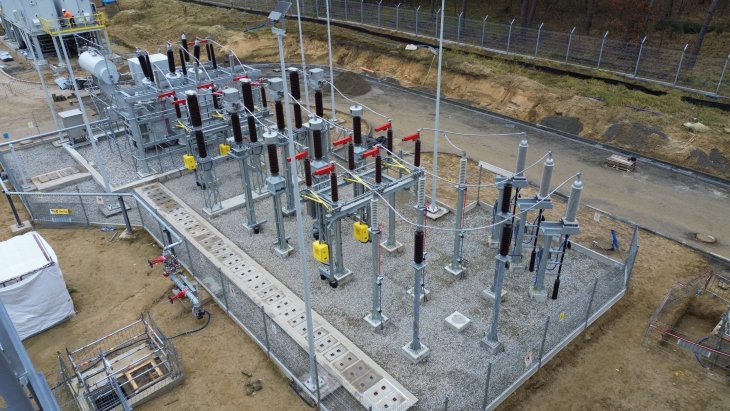

Pierwsza faza rozruchów. Fot. Energa

Linie 110 kV i 400 kV – zasilanie i wyprowadzenia mocy

Wybudowane zostały także dwie kluczowe linie elektroenergetyczne: 110 kV oraz 400 kV. Linia 110 kV zasila już transformator potrzeb własnych oraz urządzenia pomocnicze na terenie elektrowni, co umożliwia prowadzenie rozruchów. Z kolei linia 400 kV, będąca elementem układu wyprowadzenia mocy z bloku, została połączona z polem 400 kV w stacji Grudziądz-Węgrowo, co czyni ją gotową do rozpoczęcia testów.

Najpoważniejsze prace montażowe zakończone

Blok CCGT Grudziądz I ma za sobą najważniejsze i najbardziej wymagające etapy montażu. Zakończono posadowienie oraz instalację serca jednostki – turbozespołu gazowo-parowego wraz z kotłem odzysknicowym HRSG. To elementy kluczowe dla uzyskania wysokiej sprawności oraz elastyczności pracy, charakterystycznej dla nowoczesnych bloków CCGT.

Obecnie kontynuowane są zaawansowane prace związane z przygotowaniem do eksploatacji kolejnych układów technologicznych, m.in. systemów przygotowania paliwa gazowego, uzdatniania wody oraz układu chłodzenia.

„Układ nerwowy” elektrowni gotowy do kolejnych testów

Jednym z kluczowych elementów przejścia do fazy rozruchów jest uruchomienie systemu sterowania. W ramach inwestycji zakończono instalację głównych urządzeń rozproszonego systemu sterowania DCS (ang. Distributed Control System), który pełni funkcję centrum zarządzania pracą bloku – swoistego „układu nerwowego” elektrowni.

System został już pomyślnie uruchomiony i przeszedł pierwsze testy. Obecnie oczekuje na kolejne próby oraz prace rozruchowe obwodów sterujących. Pomyślne zakończenie pierwszych testów DCS umożliwiło rozpoczęcie operacji łączeniowych oraz testów poszczególnych szaf wejść/wyjść z instalacjami i urządzeniami bloku.

Skala przedsięwzięcia jest ogromna: kompletacja systemu sterowania wymaga instalacji blisko 300 km kabli sterujących. Każdy obwód DCS musi zostać zweryfikowany indywidualnie, co czyni proces czasochłonnym i wymagającym wyjątkowej precyzji.

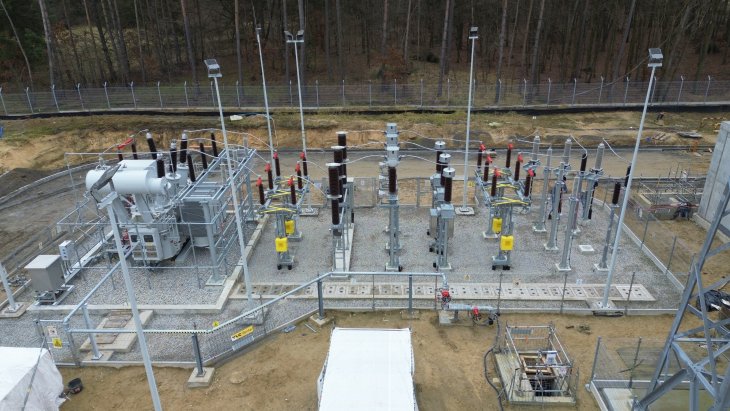

Pole transformatora 110 kV bloku CCGT Grudziądz I. Fot. Energa

Wparcie OZE i bezpieczeństwo dostaw energii

Po zakończeniu prac inwestycyjnych oba bloki CCGT w Grudziądzu osiągną łączną moc netto przekraczającą 1,1 GW. Oznacza to, że wspólnie stworzą jedną z największych i najnowocześniejszych elektrowni gazowo-parowych w Polsce, cechującą się wysoką dyspozycyjnością, sprawnością oraz elastycznością pracy.

Takie właściwości są szczególnie istotne w warunkach dynamicznego rozwoju źródeł odnawialnych, które wymagają stabilnych i szybko reagujących jednostek bilansujących. Nowa elektrownia w Grudziądzu będzie pełnić rolę stabilizatora systemu elektroenergetycznego i wsparcia dla rosnącego udziału OZE, także rozwijanych przez spółki Grupy Energa.

Inwestycja stanowi ważny element zwiększający bezpieczeństwo energetyczne kraju, a zarazem istotny krok w transformacji Krajowego Systemu Elektroenergetycznego, umożliwiający odejście od bardziej emisyjnych źródeł wytwarzania na rzecz nowoczesnych technologii gazowych o wysokiej sprawności.
