Technologia CHANCE

Rys. 1. Typowe objawy nierównomiernego osiadania budynku

 Typowymi objawami wskazującymi na osiadanie fundamentów są (ryc. 1):

 Są to metody, które do chwili obecnej były stosowane do stabilizacji budynków, jednakże każda z tych metod jest metodą czasochłonną a do tego kosztowną. Dlatego też firma CHANCE™ proponuje rozwiązanie, spełniające wszystkie wymagania, jakie może stawiać inwestor. Jest to metoda pozwalająca oszczędzić czas, pieniądze i nerwy inwestora, dając w zamian pewny system, który pozwoli na stabilizację osiadającego budynku.
 Zasada stabilizacji i naprawy osiadłych fundamentów opiera się na technologii śrubowych pali fundamentowych (fot. 1, rys. 2), których działanie polega na dotarciu do warstwy gruntów nośnych i przekazaniu im obciążeń. Sam śrubowy pal fundamentowy jest to konstrukcja stalowa, składająca się z sekcji czołowej (nośnej), na której znajdują się spirale zainstalowane w różnych konfiguracjach w zależności od wymaganej nośności. Drugą częścią pala śrubowego jest sekcja przedłużająca, służąca do optymalnego przedłużenia pala w celu dotarcia do projektowanej głębokości.
 Po instalacji pala śrubowego, kolejną częścią składową systemu stabilizacji budynków CHANCE™ są wsporniki fundamentowe, bezpośrednio przekazujące obciążenia z ławy fundamentowej na pal. Istnieje kilka rodzajów wsporników dobieranych w zależności od wymagań obciążeniowych. Pierwszym dostępnym wspornikiem jest wspornik typu lekkiego, stosowany do osiadań wywołanych niewielkimi obciążeniami, używany głównie dla ganków czy schodów. Wspornik ten jest w stanie przenieść obciążenia do 133 kN. Kolejny możliwy do zastosowania jest wspornik standardowy, jest on stosowany najczęściej do stabilizacji budynków czy też naprawy efektów nadmiernego osiadania. Wspornik ten jest w stanie przenieść obciążenia do 356 kN. Ostatnim i zarazem najmocniejszym wspornikiem jest wspornik typu ciężkiego do stabilizacji dużych budowli takich jak bloki mieszkalne, kamienice i inne. Wspornik ten jest w stanie przenieść obciążenia do 534 kN.

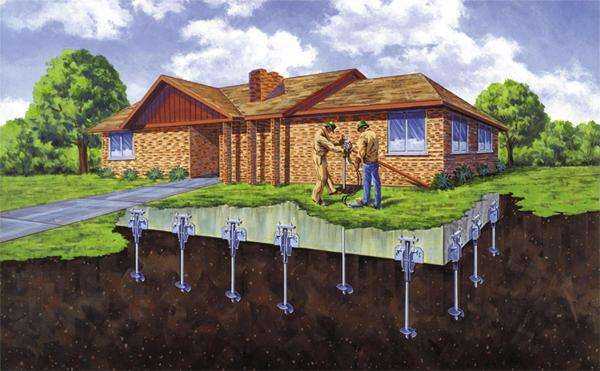

Rys. 2. Schemat rozmieszczenia pali do stabilizacji budynku

• system ten znakomicie sprawdza się również do ogólnego zwiększenia nośności fundamentów, np. przy dokonywaniu nadbudowy domu.

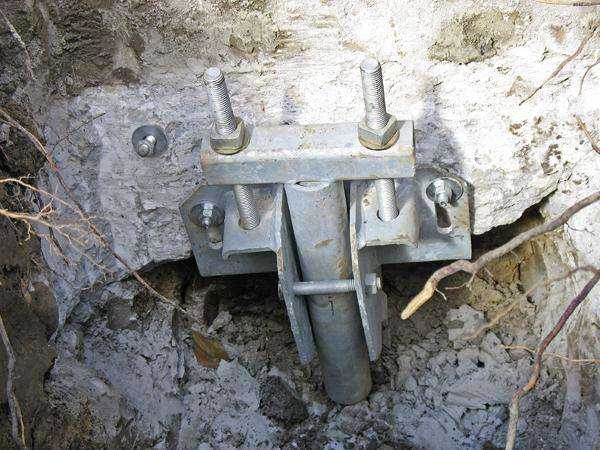

Fot. 5. Kompletny pal stabilizujący budynek

Dane potrzebne do optymalnego doboru systemu stanowi ekspertyza geotechniczna wraz z podaniem właściwości geotechnicznych gruntów (kąt tarcia wewnętrznego, kohezja, ciężar objętościowy gruntu) oraz określeniem poziomu zwierciadła wody gruntowej. Potrzebna jest również informacja na temat nośności, którą należy uzyskać celem odpowiedniego dobrania pali śrubowych. Mając te informacje w łatwy sposób można obliczyć i zainstalować odpowiednie pale śrubowe. Do obliczania nośności pali śrubowych, jak i pochodnych systemu CHANCE™ (kotew gruntowych, gwoździ gruntowych, mikropali) zostało stworzone specjalistyczne oprogramowanie komputerowe HeliCAP^® udostępniane za darmo dla projektantów, wykonawców oraz dla wszystkich zainteresowanych technologią pali śrubowych CHANCE™.

W celu uzyskania szerszych informacji związanych z niniejszym artykułem prosimy o kontakt z firmą GEOD oraz autorami.
