• Klimatyzacja o mocy 7 MW chłodzi kopalnię na głębokości 900 m
• Woda lodowa (1,5°C) jest rozprowadzana do chłodnic powietrza w wyrobiskach
• Rozwiązanie nie potrzebuje pomp i nie obciąża środowiska

Klimatyzacja grupowa zastąpiła rozproszoną

Nowy system, o mocy 7 MW, skutecznie obniża temperaturę w wyrobiskach na głębokości 900 m. Zastąpił wysłużone, energochłonne urządzenia lokalne.

Dotychczas stosowana klimatyzacja grupowa – system rozproszonych, mało wydajnych chłodnic lokalnych – ustąpiła miejsca zintegrowanej instalacji centralnej, zapewniającej nie tylko większą moc chłodniczą, ale też wyższy poziom efektywności energetycznej i ekologicznej. Poprzedni system, oparty na czynniku R134a, był nie tylko kosztowny w eksploatacji, ale również obciążający dla środowiska.

W przeciwieństwie do tego rozwiązania, nowa instalacja działa w oparciu o zamknięty obieg wody lodowej i zoptymalizowaną infrastrukturę techniczną, zaprojektowaną przez ekspertów z Elektrometal – firmy specjalizującej się w nowoczesnych technologiach dla górnictwa.

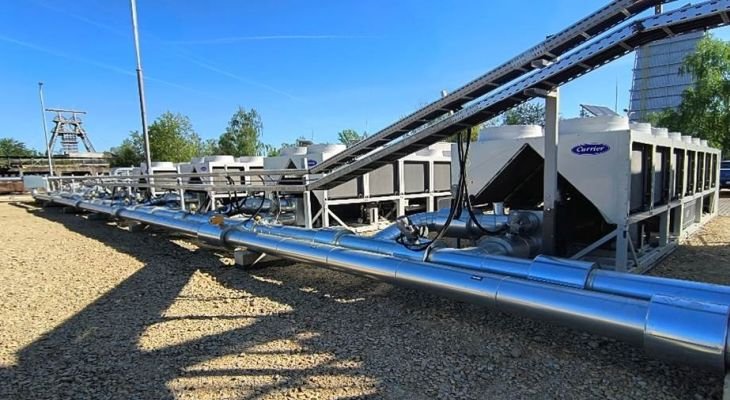

Powierzchniowa Stacja Klimatyzacji Centralnej. Fot. PGG

Najnowocześniejsze rozwiązania w kopalni

Centralnym punktem instalacji jest Powierzchniowa Stacja Klimatyzacji Centralnej (PSKC), która tłoczy wodę lodową o temperaturze zaledwie 1,5°C przez dwa specjalnie wykonane odwierty do komory chłodniczej zlokalizowanej na głębokości 900 m. Rurociągi o średnicy 22 cm umożliwiają wolny i kontrolowany przepływ medium chłodniczego, który trafia następnie do chłodnic powietrza w wyrobiskach.

Woda lodowa odbiera ciepło z atmosfery wyrobisk i rurociągiem powrotnym transportuje je do stanowiska wymiany ciśnienia typu EPX. To kluczowy element pozwalający na obniżenie ciśnienia w systemie i minimalne podniesienie temperatury wody lodowej, co sprzyja jego wydajniejszej pracy i minimalizuje straty energetyczne.

Komora chłodnicza ze stanowiskiem wymiany ciśnienia EPX. Fot. PGG

Energia zrównoważona i inteligentne zarządzanie

Nowoczesność tego systemu objawia się także w sposobie zarządzania energią. PSKC wyposażono w urządzenia chłodnicze z bezpośrednim zrzutem ciepła oraz przemiennik częstotliwości, co umożliwia dostosowanie intensywności chłodzenia do aktualnych warunków pod ziemią. W zimnych porach roku wydajność systemu wspomagana jest przez wieże typu free-cooling, wykorzystujące naturalne chłodzenie powietrzem.

Co istotne, system nie wymaga zastosowania energochłonnych pomp do tłoczenia ogrzanej wody z powrotem na powierzchnię – wykorzystuje naturalną różnicę ciśnień, co dodatkowo obniża zużycie energii.

Komora chłodnicza ze stanowiskiem wymiany ciśnienia EPX. Fot. PGG

Lepsze warunki pracy górników

Dzięki poprawie warunków klimatycznych w wyrobiskach, polepszy się komfort i bezpieczeństwo pracy. Jednocześnie wydłuży się efektywny czas pracy załogi – podkreśla Marek Okoń, dyrektor kopalni Staszic-Wujek.

Zgodnie z przepisami górniczymi, praca w temperaturze powyżej 33⁰C jest zabroniona, a przy przekroczeniu 28⁰C długość szychty musi zostać skrócona. Nowa instalacja pozwala na utrzymanie temperatury w bezpiecznych granicach, umożliwiając realizację planów produkcyjnych bez zakłóceń, nawet na coraz głębszych poziomach eksploatacyjnych.

To już druga klimatyzacja centralna wdrożona przez Polską Grupę Górniczą – wcześniej taki system uruchomiono w kopalni ROW w Rybniku (ruchy Marcel i Jankowice).
