Stabilizacja osuwiska przy zabytkowym pałacu w Grybowie

Opublikowano: 26-06-2024 Źródło: GDMT geoinżynieria drogi mosty tunele 2/2024 [87]

Z tekstu dowiesz się: jakie szkody spowodowało osuwisko, jakie rozwiązania zastosowano w celu jego stabilizacji, na czym polegała specyfika prac w Grybowie.


FOT. 1. | Widok odbudowanej skarpy i murów kamiennych przy Zakładzie Opiekuńczo-Leczniczym Caritas w Grybowie FOT. 1. | Widok odbudowanej skarpy i murów kamiennych przy Zakładzie Opiekuńczo-Leczniczym Caritas w Grybowie

W grudniu 2023 r. zakończyła się odbudowa zniszczonych murów w kompleksie pałacowym w Grybowie (pow. nowosądecki). Ten ważny dla lokalnego krajobrazu kulturowego zabytek, ale również wyjątkowy przykład zagospodarowania skarp na cele ogrodowe, uległ uszkodzeniu poprzez osunięcie się części murów w 2020 roku. Istniała możliwość, że osuwisko będzie postępowało, zagrażając już nie tylko zabytkowym murom, ale również budynkom powyżej. Inwestycję rozpoczęto od opracowania dokumentacji projektowej i uzyskania wszystkich niezbędnych uzgodnień, pozwoleń i zgód jeszcze w 2020 roku. Prace realizowane były w czterech etapach. Rozpoczęto je już w 2021 roku, ale prowadzone były z przerwami. Przedsiębiorstwo Inżynieryjne „IMB-Podbeskidzie” w 2022 i 2023 roku było wykonawcą części II, III i IV projektowanych prac, związanych z zasadniczą stabilizacją osuwiska i odbudową murów.

Wybudowany w I poł. XIX wieku Dwór Hoschów to kompleks pałacowy dawnych właścicieli dóbr grybowskich (1828–1918), który wznosi się w pd.-wsch. części Rynku w Grybowie. Dwór powstał w drugiej połowie lat 30. XIX w. Tuż po drugiej wojnie światowej podupadłe budynki dworu wraz z przylegającymi ogrodami i skarpą opadającą ku rzece zostały nabyte przez Diecezję Tarnowską, a miejsce to z czasem przekształcono w Zakład Opiekuńczo-Leczniczy im. ks. Biskupa Karola Pękali, prowadzony do dnia dzisiejszego przez „Caritas”.

Poniżej budynków Zakładu Opiekuńczo-Leczniczego „Caritas”, od strony południowej istnieje wysoka skarpa, u podnóży której przepływa rzeka Biała Tarnowska. Na skarpie, w czterech poziomach, stworzono w XIX w. sztuczne tarasy ziemne, ograniczone wysokimi kamiennymi murami. W marcu 2020 r. po lewostronnej części doliny rzeki Białej, poniżej budynków ZOL „Caritas”, od strony południowej rozwinęło się osuwisko w skarpie erodowanej w przeszłości przez rzekę Białą. Osuwisko miało długość około 25 m – zniszczyło część murów kamiennych i zagrażało budynkowi administracyjnemu ZOL „Caritas”, sięgając do fundamentów budynku i uszkadzając naroże północno-wschodnie. Zarówno Dwór w Grybowie, jak i jego otoczenie wraz ze skarpą nad rzeką Białą, stanowią ważny element krajobrazu kulturowego miasta oraz rzadki przykład zagospodarowania stromej skarpy rzecznej jako jej zabezpieczenia technicznego tworzącego także tzw. „wiszący ogród” na jej szczycie.
Wysokość skarpy w miejscu powstałego osuwiska wynosiła od 16,0 do 23,5 m. Wysokość murów kamiennych wahała się między 3,0 m a 3,9 m. Mury wykonane są z kamienia naturalnego, bez fundamentów, posadowione płytko, bez odsadzek i bez usztywnień. Grubość muru różniła się w zależności od jego wysokości – im wyższy był mur, tym grubsza była jego podstawa.

FOT. 2. | Widok na zniszczoną skarpę i mury kamienne przy Zakładzie Opiekuńczo-Leczniczym Caritas w Grybowie FOT. 2. | Widok na zniszczoną skarpę i mury kamienne przy Zakładzie Opiekuńczo-Leczniczym Caritas w Grybowie

Obszar kompleksu pałacowego znajdował się w zasięgu osuwiska okresowo aktywnego i istniało realne zagrożenie występowaniem dalszych ruchów masowych. Proces zabezpieczenia budynków „Caritas” i stabilizacji osuwiska podzielono na 4 zasadnicze etapy. W celu właściwego rozpoznania warunków geologiczno-inżynierskich wykonano Dokumentację Geologiczno-Inżynierską, której autorem był zespół specjalistów z Przedsiębiorstwa Geologicznego S.A. Projekt tymczasowego zabezpieczenia budynku administracyjnego i stabilizacji osuwiska opracowało Biuro Inżynierskie STRUKTURY sp. z o.o. pod przewodnictwem mgr. inż. Barbary Pasternak.

Pierwszym etapem całej inwestycji było zabezpieczenie zagrożonego osunięciem budynku oraz ocalałej części murów kamiennych. Wzmocnienie istniejącego budynku zrealizowano montując stalową konstrukcję ramową usztywniającą konstrukcję całego budynku. Pozostałe, niezniszczone przez osuwisko mury kamienne, zostały tymczasowo wzmocnione przez dodanie konstrukcji stalowej kotwionej poprzez mur do nośnego podłoża. Jednak zasadniczą część zabezpieczenia i stabilizacji osuwiska rozpoczęto w październiku 2022 r, a jej wykonawcą było Przedsiębiorstwo Inżynieryjne „IMB-Podbeskidzie” sp. z o.o. ze Skoczowa.

FOT. 3. | Widok na mury kamienne w trakcie renowacji FOT. 3. | Widok na mury kamienne w trakcie renowacji

Prace rozpoczęto od dwurzędowego kotwienia istniejącej części murów kamiennych. Kotwy gruntowe o nośności 680 kN miały zmienną długość od 6,0 do 12,0 m. Zgodnie z zaleceniami konserwatora zabytków zastosowane rozwiązania konstrukcyjne miały być zrealizowane w sposób skryty, niewidoczny w panoramie skarpy. Z tego powodu pod głowicę kotwy gruntowej należało wydrążyć w murze kamiennym gniazdo o wym. 40x40 cm, a następnie po wykonaniu kotwy i zamontowaniu płyty oporowej gniazdo wypełnić kamieniem w taki sposób, by jak najlepiej odwzorować stan istniejący. Równolegle z robotami wiertniczymi postępowały prace związane z remontem istniejącego muru. Pęknięcia, rysy i inne napotykane uszkodzenia naznaczonych czasem murów kamiennych miały różnorodne przyczyny. Nierównomierne osiadanie, oddziaływania dynamiczne, obciążenia termiczne lub penetracja wody to tylko niektóre z nich. Niezależnie od tego, jaka była konkretna przyczyna danego uszkodzenia, należało wykonać wieloetapowy proces renowacji murów kamiennych rozpoczynając od rozbiórki zniszczonych elementów, wykucia spoin pod wykonanie nowego ospoinowania, likwidacji wszelkich zanieczyszczeń pochodzenia biologicznego mogących prowadzić do degradacji materiału oraz oczyszczenia całej powierzchni murów kamiennych poprzez jego piaskowanie. Oczyszczone spoiny przed wypełnieniem zostały wzmocnione spiralnymi kotwami ze stali nierdzewnej montowanymi na dwukomponentowej zaprawie modyfikowanej żywicą epoksydową. System kotew spiralnych pozwolił w efektywny sposób scalić części muru w taki sposób, by znów stanowiły całość. W zależności od rozmiaru spoin i ich układu stosowano spirale o średnicach ø6, ø8 lub ø10 mm. Proces ten można porównać do zszywania muru. Kotwy spiralne stanowią minimalną ingerencję w strukturę muru, niewidoczną po wypełnieniu nowych spoin, co pozwoliło spełnić zalecenia konserwatorskie o zastosowaniu rozwiązań konstrukcyjnych w sposób skryty.

FOT. 4. | Widok na mury po zakończeniu renowacji FOT. 4. | Widok na mury po zakończeniu renowacji

Zwietrzałe i wykute fragmenty istniejącego muru naprawiono poprzez wstawienie brakujących elementów. Wszystkie spoiny wypełniono zaprawami z trassem o kolorystyce dobranej odpowiednio do materiału miejscowego. Ostatnim etapem renowacji istniejącego muru było wykonanie iniekcji scalającej i wypełniającej pustki w murze zaprawą drobnoziarnistą wyprodukowaną przy zastosowaniu specjalnych spoiw hydraulicznie wiążących, wapna, trassu i drobnoziarnistych frakcjonowanych kruszyw oraz dodatków poprawiających własności użytkowe.

W miejscu zniszczonych murów kamiennych zaprojektowano konstrukcję żelbetową. Zachowano kształt, lokalizację i geometrię murów. Nowe ściany żelbetowe w założeniu miały stanowić kontynuację istniejących murów. Ściany zaprojektowano jako wieloprzęsłowe płyty żelbetowe grubości 30 cm, wsparte na pionowych belkach. Dla zachowania dotychczasowego wyglądu murów ściany zostały wykończone kamieniem elewacyjnym. Z uwagi na duże nachylenie stoku i zagrożenie uruchomieniem osuwiska podczas prac budowlanych, zaprojektowano konstrukcję nośną ścian oporowych w postaci niezależnych elementów. Konstrukcja wspiera się więc na belkach żelbetowych o oznaczeniach B1-B9 o grubości 30 cm, rozpartych promieniście na zboczu. Belki z kolei wspierają się na ławach fundamentowych o przekroju 150x50 cm. Ich zadaniem jest utrzymanie konstrukcji ponad niepewnym, osuwiskowym podłożem – dlatego też nie są połączone ze sobą. Belki poprzez ławy fundamentowe w górnej części zbocza kotwione są do nośnego podłoża skalistego za pomocą kotew gruntowych o nośności 680 kN. Każda z belek żelbetowych mocowana jest do podłoża skalnego dwoma rzędami kotew: górnym kotwą o długości 9 m oraz dolnym o długości 6 m. Kotwy zakończono buławami o długości min. 2,0 m. Przestrzenny ruszt wspiera się u podstawy skarpy na palach wierconych w skale podłoża. Długość pali wynosiła 7,0 m, a średnica 60 cm. Zbrojenie pali żelbetowych stanowią kształtowniki stalowe HEB240 wykonane ze stali S355. Palowanie wykonano w rozstawie 1,5 lub 1,2 m i połączono zbrojeniem oczepowym w kierunku poszczególnych belek stanowiących podstawę wznoszonych powyżej belek i ścian odtwarzających geometrię starych murów kamiennych.

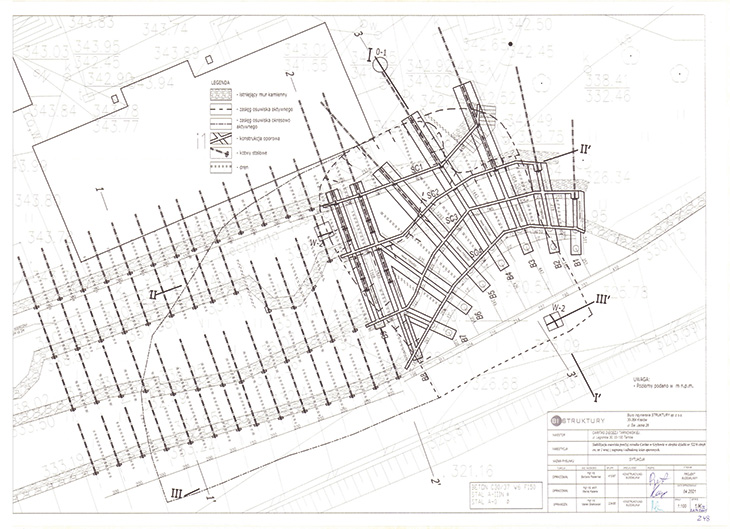

RYS. 1. | Rzut projektu wykonawczego pokazujący skomplikowany układ belek i oczepu pod odbudowaną część murów, proj. Biuro Inżynierskie STRUKTURY RYS. 1. | Rzut projektu wykonawczego pokazujący skomplikowany układ belek i oczepu pod odbudowaną część murów, proj. Biuro Inżynierskie STRUKTURY

Specyfika zadania wymagała zachowania niezbędnego reżimu i wymaganej kolejności wznoszenia nowych konstrukcji oporowych. Roboty prowadzono w sposób ograniczający oddziaływania dynamiczne i wibracje do niezbędnego minimum. Nie można było dopuszczać do zalewania lub nawadniania wykopów i odsłoniętej części skarpy osuwiskowej. Ze względu na panujące warunki atmosferyczne, znaczna część prac renowacyjnych i elewacyjnych musiała być wykonywana pod osłoną w ogrzewanych namiotach. Dzięki temu można było lokalnie uzyskać warunki wymagane do prowadzenia prac renowacyjnych przy zabytkowych murach. Prace prowadzono od dołu, od wspólnego dla wszystkich belek oczepu. Wszelkie prace ziemne wymagały ogromnej ostrożności z uwagi na zagrożenie aktywowaniem dalszych ruchów masowych. Zasypy między nowymi ścianami oporowymi wykonywano stopniowo, materiałem o właściwościach drenujących i nieagresywnych w stosunku do starej i nowej konstrukcji muru, a budowę kolejnych poziomów można było rozpocząć po zakończeniu robót ciesielsko-zbrojarskich, odwodnieniowych i całości robót ziemnych na niższym poziomie.

FOT. 5. | Tymczasowa droga dojazdowa do frontu robót FOT. 5. | Tymczasowa droga dojazdowa do frontu robót

Dodatkowe trudności sprawiała lokalizacja miejsca prac i ograniczony dostęp do frontu robót. Dostawa materiału i sprzętu mogła się odbywać jedynie od strony rzeki Białej Tarnowskiej. W celu realizacji inwestycji wykonawca, za zgodą zarządcy rzeki, musiał wybudować drogę wzdłuż rzeki, tymczasowy przejazd przez jej koryto oraz wykonać na lewym brzegu rampę najazdową wraz z platformą roboczą wyniesioną około 7 m ponad zwierciadło rzeki Białej. Powyższe prace przygotowawcze były niezbędne do wykonania robót palowych, dostaw rusztowań, szalunków, stali, betonu, kamienia elewacyjnego i materiału zasypowego.

FOT. 6. | Tymczasowa droga dojazdowa do frontu robót FOT. 6. | Tymczasowa droga dojazdowa do frontu robót

Odbudowę murów w Grybowie udało się z sukcesem zakończyć w grudniu 2023 roku. W niecałe cztery lata po osunięciu się skarpy w kompleksie pałacowym, miasto odzyskało jeden ze swoich najważniejszych zabytków. Jak opisano powyżej, trudności realizacyjne związane były nie tylko z nieortogonalnym projektem konstrukcji oporowej, ale również z lokalizacją inwestycji czy kwestią pracy przy materiale zabytkowym. Pomimo dużego doświadczenia przy robotach osuwiskowych, realizacja tej inwestycji była w odczuciu wykonawcy wyjątkowo skomplikowana. Mamy nadzieję, że efekt końcowy jest satysfakcjonujący nie tylko dla osób, które brały udział w procesie, ale również dla mieszkańców i turystów, którzy znowu podziwiać mogą ten wyjątkowy zabytek.
