Bilans zaniechań — gdzie ucieka zysk

System sprężonego powietrza potrafi degradować po cichu: milibar po milibarze rosnącego oporu przepływu, drobnych wycieków na szybkozłączach, powolnego spadku punktu rosy czy niedomagających spustów kondensatu. Nie chodzi o spektakularne awarie, które wymuszają natychmiastową reakcję, lecz o degradację parametrów — stopniowe odchodzenie od optymalnego punktu pracy, którego nie „widzi” kalendarz serwisowy. Poniżej porządkujemy mechanizmy oraz wskazujemy progi i decyzje, które likwidują problem u źródła — bez nadmiarowego serwisu i bez zgadywania.

Najpierw nieszczelności. Stały upust sprawia, że sprężarki utrzymują ciśnienie nawet w przerwach, co szybko zwiększa udział pracy jałowej. Pierwszym sygnałem ostrzegawczym jest brak spadków poboru w bezprodukcyjnych oknach oraz słyszalne syczenie na liniach i przyłączach. Regularny obchód z detektorem ultradźwiękowym i znajdowanie wycieków to najtańsze kilowatogodziny do odzyskania.

Nadciśnienie systemowe to drugi, mniej oczywisty koszt. Gdy proces „dusi się” na odcinkach o wysokim oporze, naturalnym odruchem bywa podniesienie nastawy o 0,2–0,5 bar. To jednak jedynie maskuje dławienia (złe średnice, ostre łuki, zbędne złączki, zabrudzone wkłady), jednocześnie trwale zwiększając moc na wale. Właściwa kolejność działań to:

1. Najpierw usunąć przyczynę oporów,
2. a dopiero później korygować ciśnienie.

Straty ciśnienia często rodzą się pomiędzy filtrami, osuszaczem i odległymi punktami poboru, więc w sprężarkowni wszystko bywa „w normie”, a problemy ujawniają się na dopiero końcówkach linii. Tu kluczowe są krzywe przepływu, charakterystyki spadku ciśnienia Δp i punktu rosy. Praktyczny przegląd parametrów pracy na stronie Hankison pomaga wyliczyć wkład poszczególnych stopni uzdatniania.

Warto pamiętać, że jeśli w danych brakuje spójności (różne okna czasowe, brak kalibracji, nieporównywalne warunki otoczenia), koszt zaniechań ukrywa się. Ujednolicenie harmonogramów prób oraz dopilnowanie odpowietrzenia i stabilizacji punktów pomiarowych jest warunkiem sensownych wniosków o Δp (spadku ciśnienia).

Jak spadek ciśnienia (Δp) zamienia się w rachunek za energię

Zależność pomiędzy spadkiem ciśnienia a zużyciem energii jest prosta: kiedy Δp rośnie, rośnie też wymagane ciśnienie tłoczenia, a wraz z nim zapotrzebowanie mocy i finalny rachunek za energię. Nawet stały wzrost oporu zaledwie o kilka dziesiątych bara wymusza „nadganianie” spadków w odległych punktach poboru, przez co zużycie energii rośnie szybciej, niż wynikałoby to z samej wielkości odchylenia. Jeżeli różnica między sprężarkownią a punktami poboru utrzymuje się tygodniami, produkcja zwykle wymusza kolejne podbicie setpointu — i spirala się zamyka, generując coraz większe koszty.

Poza energią narastają koszty jakości: odchylenia od wymagań ISO 8573‑1 generują braki i reklamacje, a niedomknięta ścieżka kondensatu (zamiast prawidłowo dobranego separatora olej woda) zwiększa ryzyka środowiskowe i koszty utylizacji. Wspólnym mianownikiem jest brak prostej, powtarzalnej ścieżki „od odchylenia do decyzji”.

Testy różnicowe, które „odczarowują” Δp

W praktyce pomocne jest porównywanie trendów mocy i ciśnienia przy sekwencyjnym wyłączaniu pojedynczych stopni filtracji (w krótkich, kontrolowanych oknach, poza produkcją krytyczną). Jeżeli po pominięciu danego stopnia rośnie stabilność ciśnienia w punktach poboru bez negatywnego wpływu na jakość, namierzymy wkład przewymiarowania albo zabrudzenia dość łatwo. Tego typu testy rób na bazie rzetelnych parametrów elementów, a nie intuicji — i zawsze w warunkach bezpiecznych dla instalacji oraz produktu.

Warto też przeprowadzać testy powrotne (A/B/A): najpierw praca w konfiguracji standardowej, następnie okno testowe z modyfikacją, a potem powrót do stanu wyjściowego, by sprawdzić powtarzalność efektu. Zderzenie wyników z tym samym oknem obciążenia eliminuje złudzenia sezonowości lub wahań między zmianami.

Dane i pomiary — monitoruj to, czym zarządzasz

Trzon nadzoru stanowią: SEC (specyficzne zużycie energii), średnie i szczytowe ciśnienie, Δp na stopień uzdatniania, przepływ chwilowy i średni, udział pracy jałowej, punkt rosy ciśnieniowej oraz alarmy filtracji i osuszania. Każdy wskaźnik powinien mieć sensowny próg i konsekwencję: przekroczony Δp na filtrze oznacza konieczność wymiany wkładu, wzrost punktu rosy — serwis osuszacza, a utrzymujący się udział pracy jałowej — inspekcję nieszczelności lub korektę sekwencjonowania.

Gdzie wpiąć czujniki

Aby rozdzielić odpowiedzialność za straty, czujniki trzeba wpiąć tak, by separowały wpływ elementów: za sprężarką (referencja), przed i za osuszaczem (osuszanie), przed i za każdym stopniem filtracji (filtracja), a także na magistralach pierścieniowych i w punktach krytycznych u odbiorców. Degradacja ujawnia się w trendach tygodniowych, więc najlepiej jest zestawiać SEC i Δp z punktem rosy oraz liczbą alarmów, porównując zawsze te same okna produkcyjne.

Dopasowanie progów do kontekstu

Jeżeli po wdrożeniu progów liczba interwencji rośnie lawinowo, to sygnał, że progi są oderwane od kontekstu obciążenia albo sezonowości. Często wystarczy dopasować okna agregacji, wprowadzić strefowanie instalacji z lokalnymi progami lub lepiej zgrać kolejność załączeń sprężarek i urządzeń do uzdatniania.

Uzdatnianie i kondensat — jak znaleźć szybkie oszczędności

Filtracja i osuszanie

Filtracja etapowa — filtr wstępny na cząstki stałe, koalescencyjny na aerozol oleju, węglowy na parę oleju i zapachy — powinna iść w parze z niskimi oporami. Kluczem do optymalnej pracy jest dobór przepływu nominalnego z zapasem na szczyty, kontrola Δp na starcie i na końcu życia wkładu oraz wymiany według stanu, nie kalendarza. W osuszaniu decydują wymagania co do punktu rosy: osuszacze ziębnicze dla standardowych zastosowań (stabilny punkt rosy dodatni) oraz osuszacze adsorpcyjne dla procesów wymagających bardzo niskiego punktu rosy.

Geometria , hydraulika i zarządzanie kondensatem

Jeżeli po stronie uzdatniania dominują spadki, zacznij od geometrii: krótsze odcinki proste, mniej ostrych łuków i redukcji, lepsza jakość połączeń. To proste zmiany, które często pozwalają obniżyć setpoint bez inwestycji w nową sprężarkę.

Po stronie kondensatu stawiaj na spusty bezstratne oparte na detekcji poziomu, a separację olej woda dobieraj do medium (mineralny, syntetyczny, emulsje) i spodziewanego ładunku. Domknięta ścieżka kondensatu oraz udokumentowana sprawność spustów i separatorów to tarcza zgodności i stabilności instalacji.

Rutyny bez CAPEX

Utrzymanie bez CAPEX‑u działa, o ile jest konsekwentne: cotygodniowy skan wycieków, comiesięczny przegląd Δp na wkładach i kwartalna kalibracja czujników zazwyczaj obniżają SEC. Warto też mieć listę kontrolną dla zmian — różnice w nawykach operatorów bywają większe niż różnice w obciążeniu.

Od przeglądu do decyzji — szybki bilans i standaryzacja

Przegląd działa wtedy, gdy po odczycie następuje decyzja. Warto sparametryzować prostą ścieżkę reakcji:

1. Próg
2. Czynność
3. Walidacja
4. Powrót do trendu.

Na dashboardzie trzymaj SEC, Δp na stopień, punkt rosy, udział pracy jałowej, liczbę alarmów i status spustów. Zanim powstanie plan długofalowy, zrób szybki bilans: skan wycieków, Δp na filtrach, punkt rosy, test spustów kondensatu oraz porównanie mocy/ciśnienia/przepływu między sprężarkownią a najdalszym punktem poboru.

Aby dane były porównywalne, trzymaj spójną rozdzielczość rejestracji (np. 1–5 min) i stałe okna zestawień (zmiana do zmiany, tydzień do tygodnia). Łącz dane w relacje przyczynowo‑skutkowe: Δp na stopień vs moc sprężarek, punkt rosy vs incydenty jakości, udział pracy jałowej vs podejrzenie nieszczelności — to skraca ścieżkę od alertu do decyzji.

Ustal progi według stanu (zamiast kalendarza) i przypisz im konkretne reakcje; walidację prowadź w tym samym oknie produkcyjnym, aby uniknąć złudzeń sezonowości. Jeśli potrzebujesz porównać konfiguracje osuszania i ich wpływ na Δp oraz punkt rosy, pomocne będą informacje produktowe dostawcy rozwiązań uzdatniania sprężonego powietrza, takich jak Hankison.

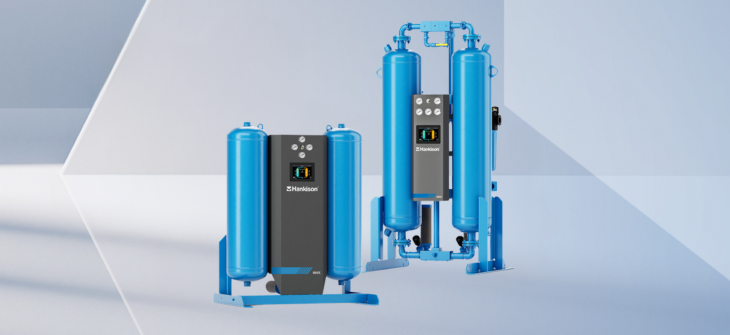

Perspektywa Hankison: planować niskie Δp, utrzymać stabilny punkt rosy

Hankison projektuje ciągi uzdatniania sprężonego powietrza tak, aby naturalnie minimalizowały straty ciśnienia i stabilizowały parametry medium: od doboru klasy filtracji o niskim oporze, przez osuszacze dobrane ściśle do wymagań punktu rosy, po czytelne wskaźniki stanu i dokumentowane charakterystyki przepływowe. Dzięki temu decyzje oparte na danych — „wymienić wkład” zamiast „podnieść setpoint” — stają się intuicyjne, a utrzymanie ruchu ma mniejszą pokusę „gaszenia pożarów” kosztem energii.

W praktyce przekłada się to na kilka zasad doboru: dobór według stanu i krzywych Δp (nie według nawyku), stabilny punkt rosy dzięki właściwemu typowi osuszacza oraz spójność dokumentacji, która skraca czas od odchylenia do decyzji.  Po więcej rozwiązań uzdatniania sprężonego powietrza warto zajrzeć na stronę Hankison, gdzie porównasz klasy i zastosowania urządzeń. W Polsce wsparcie produktowe i sprzedaż zapewnia autoryzowany dystrybutor — Pneumatik S.A.

Lista kontrolna przeglądu według stanu (do zastosowania od jutra)

• Ustal progi Δp dla każdego stopnia filtracji i wpisz czynności po przekroczeniu; rejestruj datę i wynik pomiaru.
• Mierz punkt rosy za osuszaczem oraz w punkcie krytycznym; ustaw alarm prewencyjny.
• Zsynchronizuj logowanie SEC, ciśnienia i przepływu z tą samą rozdzielczością i oknami porównawczymi.
• Prowadź cykliczny skan wycieków (min. raz w tygodniu) i raport zamknięcia działań.
• Sprawdź geometrię: skróć odcinki proste, ogranicz ostre łuki i redukcje; zweryfikuj średnice.
• Zweryfikuj działanie spustów kondensatu i dokumentuj separację olej–woda.

Przewidywalność zamiast heroizmu

Zysk przestaje „wyciekać”, gdy projekt jest spójny, Δp utrzymany nisko, punkt rosy stabilny, a monitoring wiarygodny. Przeglądy według stanu (zamiast kalendarza), precyzyjnie zdefiniowane progi i dobrze zaprojektowana topologia pomiarów zamieniają audyt energetyczny w codzienną rutynę. Wtedy setpoint przestaje być doraźnym „lekarstwem”, a decyzje zapadają na podstawie liczb — powtarzalnie i przewidywalnie, z mierzalnym wpływem na P&L (Profit and Loss - rachunek zysków i strat).
