W zakładach, w których liczy się takt, powtarzalność i niskie koszty serwisu, dobrze zaprojektowana pneumatyka pozwala szybko budować niezawodne stanowiska, które łatwo modernizujesz, skalujesz i monitorujesz. Ten praktyczny przewodnik porządkuje decyzje projektowe – od sprężarkowni i jakości medium, przez dobór siłowników i wysp zaworowych, aż po analitykę oraz predykcyjne utrzymanie ruchu oparte na danych z przepływu i ciśnienia.

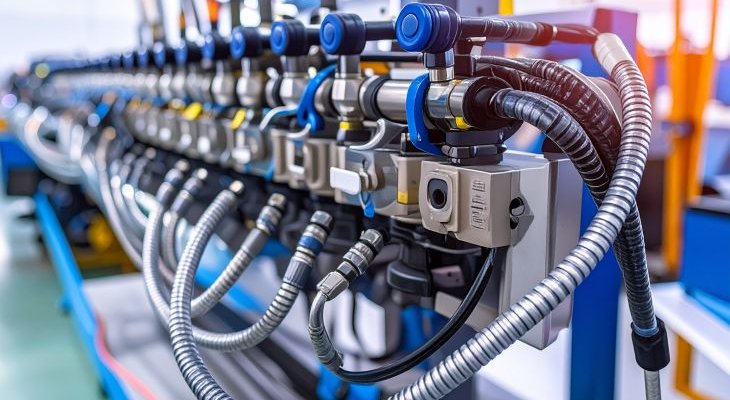

Fot. mat. własny
Rola sprężonego powietrza w fabryce: elastyczność bez nadmiaru złożoności
W nowoczesnej produkcji pneumatyka łączy prostotę układu z wysoką gęstością mocy. Siłowniki liniowe i obrotowe realizują szybkie, powtarzalne ruchy, a wyspy zaworowe z magistralą przemysłową integrują się z PLC bez obciążania szaf zasilających. Standaryzowane średnice przewodów i złączek skracają przestoje, a przeorganizowanie gniazda – przeniesienie wyspy bliżej aktuatorów, skrócenie przewodów, dopięcie czujników krańcowych – zajmuje godziny, nie tygodnie. Dzięki temu linie montażowe nadążają za zmianami asortymentu bez kosztownej ingerencji w napędy elektryczne.
Projektowanie instalacji: od sprężarkowni do gniazda produkcyjnego
Aby pneumatyka działała stabilnie, zaplanuj tor medium od końca: zacznij od wymagań odbiornika (siła, skok, dynamika, liczba cykli), a dopiero potem dobieraj średnicę tłoka, przepływ zaworu, średnice przewodów i logikę sekwencji. Kluczowe zasady:
- Krótka droga do aktuatorów – wyspy zaworowe lokuj możliwie blisko siłowników; minimalizujesz „gumowość” sterowania i opóźnienia.
- Jakość powietrza – filtracja stopniowana i osuszanie dopasowane do temperatury otoczenia chronią uszczelnienia; kondensat odprowadzaj regularnie.
- Buforowanie lokalne – zbiorniki przy dynamicznych odbiornikach stabilizują ciśnienie i tłumią piki zapotrzebowania.
- Bezpieczeństwo – zawory bezpieczeństwa, blokady mechaniczne i procedury LOTO dla stref pod ciśnieniem; tłumienie końcowe siłowników chroni detal i operatora.
Dobre rozplanowanie tras przewodów ogranicza przetarcia, hałas i przypadkowe odłączenia szybkozłączek. Przejrzyste oznakowanie i aktualne schematy ułatwiają diagnostykę oraz skracają czas interwencji UR.
Dobór komponentów: od wymagania ruchu do konkretnych nastaw
Gdy pneumatyka ma utrzymać takt, licz – nie zgaduj. Najpierw policz siłę z rozsądnym marginesem na tarcie, następnie dobierz średnicę tłoka, wylicz potrzebny przepływ i ustaw dławiki. Wskazówki z hali:
- Zawory szybkiego wydechu skracają czasy powrotu i poprawiają dynamikę w osiach pionowych.
- Dławiki z obejściem ustawiaj pod recepturę: zbyt mocne tłumienie wydłuży cykl, zbyt lekkie uderzy w detal.
- Czujniki położeń i presostaty umieszczaj w punktach diagnostycznych; wychwycą spadki ciśnienia i spowolnienia, zanim pojawią się mikroprzestoje.
- Przewody i złączki dobieraj świadomie: każdy nadmiar objętości to powietrze „przepompowane” bez wartości dodanej.
Trzymaj dokumentację w wersji „żywej”: listy części, schematy, receptury nastaw i punkty pomiarowe. Operatorzy szybciej reagują, a serwis nie traci czasu na odtwarzanie historii zmian.
Efektywność energetyczna i TCO: gdzie ucieka powietrze i jak to zatrzymać
Dobrze zestrojona pneumatyka realnie obniża rachunki za energię. Zacznij od mapy wycieków (ultradźwięki, gaz trasujący, loggery przepływu) i nadaj priorytety naprawom. Potem:
- Zasada „minimum ciśnienia” – nie podbijaj go „na wszelki wypadek”; każdy dodatkowy bar to wymierny wzrost poboru mocy.
- Wyspowe odcięcia – zamykaj dopływ, gdy ruch nie jest wykonywany; unikniesz nieproduktywnych przepływów.
- FRL pod kontrolą – monitoruj spadek ciśnienia na filtrach; wymieniaj wkłady zanim zjedzą sprawność.
- Bufory blisko odbiorników – ograniczysz piki i „szarpanie” ciśnienia przy szybkich cyklach.
Te kroki często dają większy efekt niż inwestycja w kolejny kompresor. Oszczędności pojawiają się natychmiast – jako krótsze cykle, stabilniejsze czasy dojazdu i mniejsza praca sprężarkowni.
Cyfryzacja i predykcyjne UR: dane, które uprzedzają awarie
Kiedy pneumatyka raportuje dane (przepływ, ciśnienie, temperatura, liczba cykli) do SCADA/MES, możesz wykrywać odchylenia zanim operator je poczuje. Trendy ujawnią narastające tarcie, spadek szczelności, zmiany lepkości medium przy wahaniach temperatury. Integracja wysp zaworowych z Profinet/EtherNet/IP upraszcza zbieranie logów, a progi alarmowe (np. wydłużony czas powrotu siłownika o 15%) wysyłają powiadomienia do zespołu UR. Predykcja pozwala zaplanować krótkie postoje na wymianę uszczelnień, zamiast gaszenia pożarów i zrywanych terminów.
Ergonomia i bezpieczeństwo: projekt pod człowieka
Pracuj nad kulturą medium i kulturą stanowiska. Porządek przewodów, tłumiki hałasu, czytelne piktogramy i dostęp do elementów serwisowych to nie „estetyka”, lecz krótszy MTTR i mniejsze ryzyko incydentów. W aplikacjach chwytających zaplanuj podtrzymanie chwytu przy zaniku zasilania (zbiorniki vacuum + zawory zwrotne). W harmonogramie UR uwzględnij testy okresowe zaworów bezpieczeństwa i kalibracje czujników.
Podsumowanie i plan działania na jutro
Jeśli Twoja pneumatyka sprawia kłopoty – czasy dojazdu pływają, a sprężarki pracują „na granicy” – zacznij od krótkiego audytu: policz spadki ciśnienia, wycieki, czasy ruchu i obciążenia szczytowe. Ułóż listę działań wg wpływu na takt i energię:
- uszczelnienia i skrócenie przewodów,
- modernizacja filtracji i odwadniania,
- lokalne bufory i odcięcia medium,
- czujniki przepływu i integracja danych,
Małe, techniczne kroki sumują się do dużych oszczędności i stabilnej jakości.
