Nowe rozwiązanie w przewiertach sterowanych - wiertnica PT1010

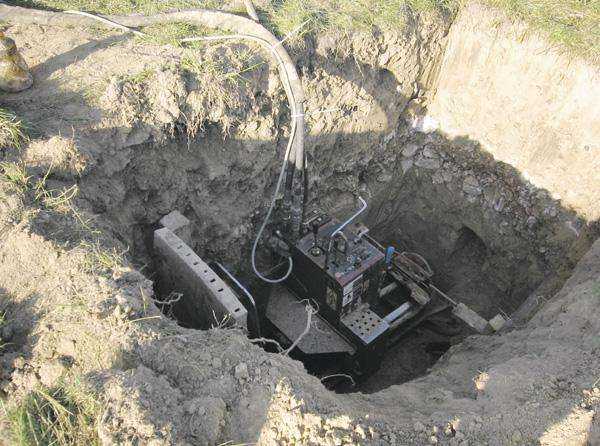

Fot. 1. Wiertnica PT1010 umieszczona w wykopie startowym o głębokości 1,5 m

Jedyny w swoim rodzaju zespół wiertniczy, na przykładzie którego opisuję wiertnicę PT1010, znajduje się w parku maszynowym Prywatnego Przedsiębiorstwa "WEZAN" z Lublina, którego właścicielem jest mgr inż. Waldemar Zaniuk. Zasadniczą cechą wyróżniającą PT1010 na tle innych wiertnic pracujących w technologii przewiertu sterowanego, znajdujących się w ofercie Ditch Witch'a, jest praca w systemie wykopowym, tzn. z wykopu startowego. Praca w takim systemie daje możliwość wykonania odwiertu z punktem wejścia na dowolnej głębokości, nie zaś, jak w przypadku wiertnic samojezdnych, z poziomu zerowego (tzn. istniejącego terenu). Oczywiście głębokość komory startowej ograniczona jest możliwościami umieszczenia wiertnicy PT1010 w wykopie. W przypadku zespołu wiertniczego należącego do P. P. "WEZAN" głębokość ta wynosi 2,5 m.

Kolejną cechą charakterystyczną dla wiertnicy PT1010 są jej niewielkie rozmiary. Długość PT1010 to 1180 mm. Po zamontowaniu przedniej i tylnej ściany oporowej, długość zwiększa się do 1600 mm, natomiast szerokość wynosi 940 mm. Ciężar roboczy wiertnicy to 354 kg. W prezentowanym zespole wiertniczym wiertnica PT1010 współpracuje z zasilaczem hydraulicznym Power Pack 50, dzięki czemu uzyskuje siłę wpychającą/wyciągającą 4000 kg oraz dysponuje momentem obrotowym na poziomie 1125 Nm. O zasilanie układu płuczki wiertnicy PT1010 dba mieszalnik MMH5, współpracujący z pompą o wydajności 50 l/m, co daje możliwość rozwiercania wstecznego o średnicy 250 mm.

Następnym atutem wiertnicy PT 1010 jest fakt, iż współpracuje ona z żerdziami o długości 61 cm i średnicy 38 mm. Zastosowanie takich rur wiertniczych daje spore możliwości sterowania trajektorią przewiertu. Rury te posiadają przetestowany graniczny promień gięcia wynoszący 30,5 m. Oznacza to, że do wykonania skrętu trajektorii przewiertu o 90o potrzebne jest przesunięcie do przodu o 30,5 m i wykorzystanie 48 m rury. Jako system lokalizacji wykorzystywany jest odbiornik 66TKR, współpracujący z szeregiem regulowanych nadajników oraz z oceną głębokości ą 4% od 10 cm do 3 m; ą 5% od 3 m do 6,1 m; ą 10% powyżej 6,1 m. Przykładem wykorzystania niepowtarzalnych możliwości prezentowanego zespołu wiertniczego może być wykonanie przez P. P. "WEZAN" w czerwcu 2006 r. w samym centrum Lublina, na ul. Lubartowskiej (stare miasto), ok. 100 m przewiertu oraz wciągnięcie ok. 300 mb rur na potrzeby elektroenergetycznej linii kablowej. Jak widać na fot. 5 jest to obszar miasta o dużym zagęszczeniu budynków.

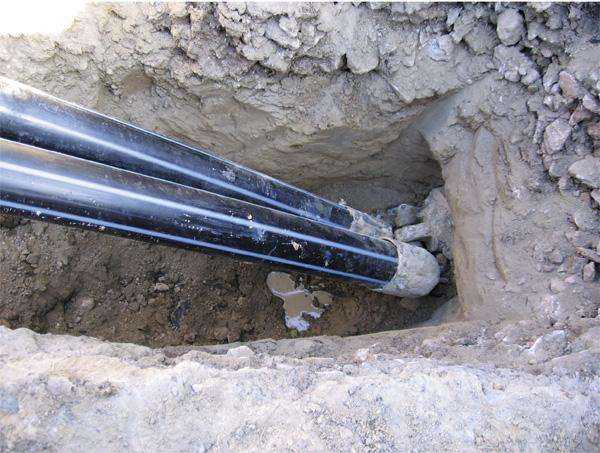

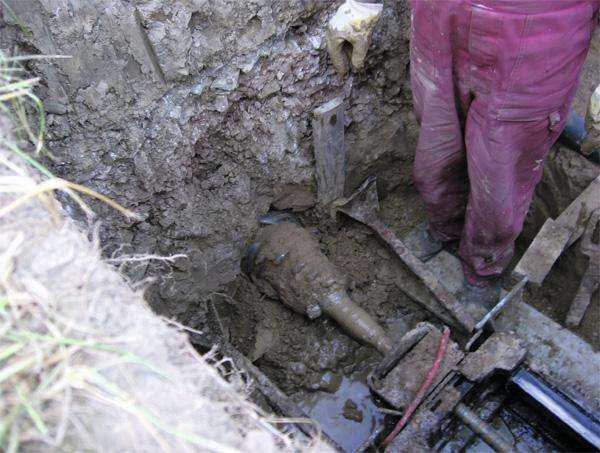

Fot. 3. Proces rozwiercania wstecznego do średnicy 250 mm połączony z wciąganiem rur HDPE 2x110 mm

Takie unikalne połączenie niewielkich rozmiarów wiertnicy PT1010, pracującej z wykopu startowego oraz dużego promienia gięcia rur wiertniczych sprawia, iż jest ona stworzona do pracy w coraz bardziej zatłoczonej infrastrukturze dzisiejszych miast z dużą ilością instalacji podziemnych.
