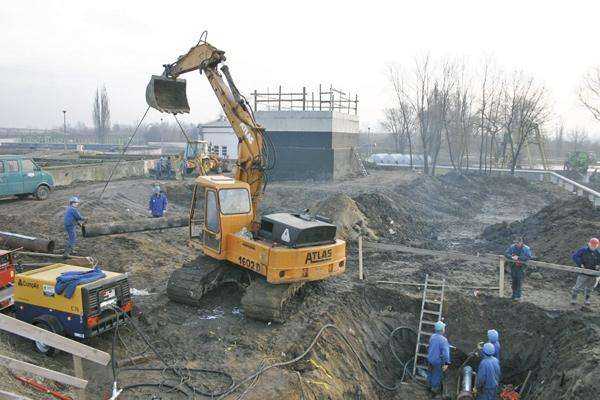

Jednym z elementów przeprowadzanych robót jest wbijanie rur stalowych jako osłony dla nowo układanych rurociągów. Wbijana rur stalowa była pokazem klasycznego użycia urządzenia TERRA HAMMER TR 220. Projekt miał na celu przejście pod kanałem transportującym ścieki do zasobników. Pierwszym elementem było przygotowanie wykopu startowego o długości 10 m. Długość ta uzależniona jest od długości poszczególnych segmentów rury stalowej. Dla tej części przygotowano dwa odcinki po 6 m każdy. Całkowita długość wbijania to 12 m.


Godzina 13:15

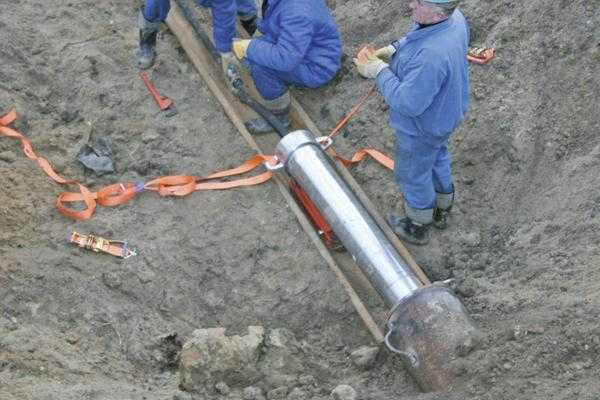

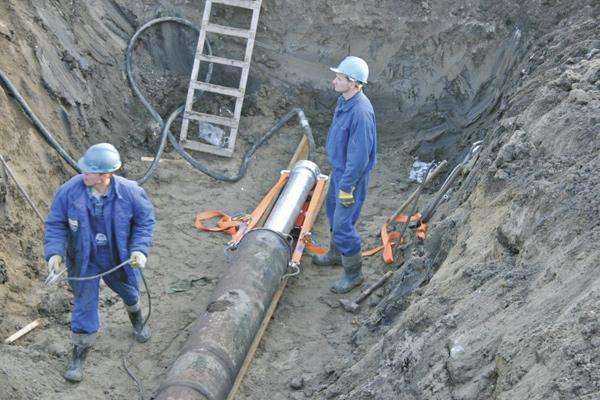

Po przygotowaniu wykopu zainstalowano rurę stalową i podłączono urządzenie do wbijania rur. Aby urządzenie w prosty sposób przekazywało swoją energię udarową, przymocowano ją pasami. Przód rury został otwarty i wzmocniony płaskownikami.

Godzina 13:47

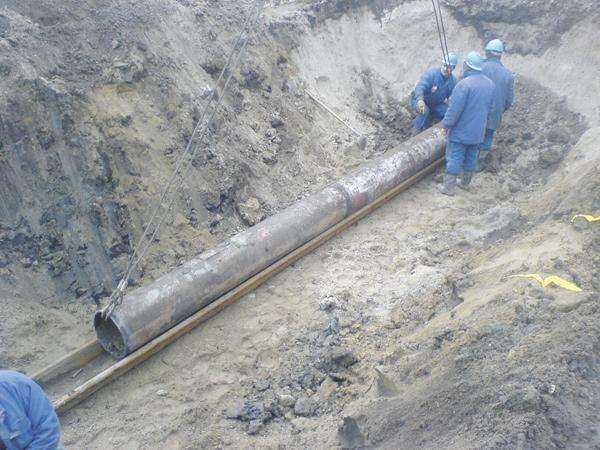

Pierwszy odcinek rury stalowej o długości 6 m został wbity. Urządzenie zostało zdemontowane. W tym momencie drugi odcinek był już przygotowany. Aby oba z nich zostały dobrze połączone, należało zespawać je doczołowo i wzmocnić wzdłużnie płaskownikami. Operacja ta miała na celu uniknięcie rozbicia obu części podczas wbijania. Należy przy tym pamiętać, że urządzenie posiada siłę wbijania przy prędkości 5m/h wynoszącą aż 370 ton. Wykwalifikowani spawacze szybko dali sobie radę z poprawnym połączeniem. Po kilkudziesięciominutowej przerwie rozpoczęto dalsze wbijanie.

Godzina 15:15

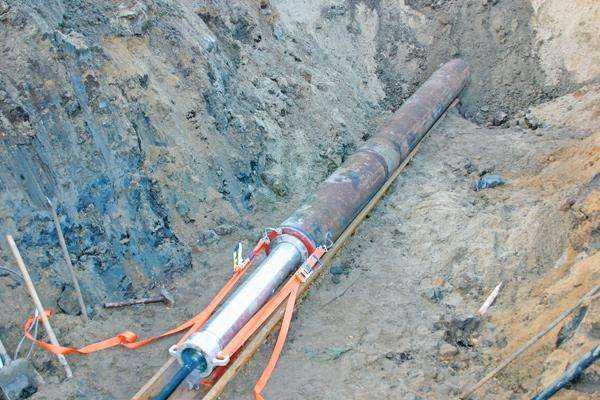

Rozpoczęcie wbijania drugiego odcinka. W tym czasie przygotowano wykop docelowy.

Godzina 15:45

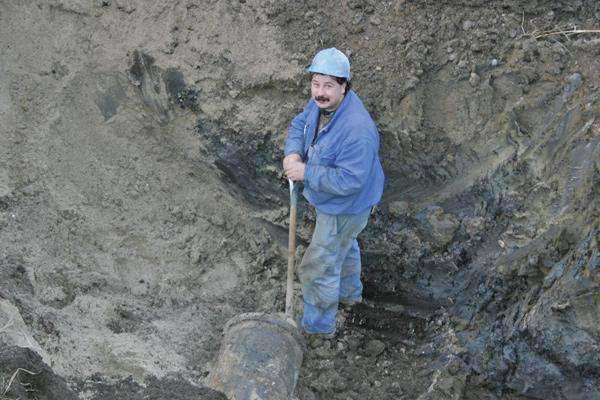

Zakończenie wbijania całej rury długości 12 m. Prędkość wbijania wyniosła 12 m/h (nie licząc czasu na spawanie poszczególnych odcinków). Po wykonaniu operacji wbijania rura stalowa została oczyszczona przy pomocy wody pod wysokim ciśnieniem. Jest to jeden ze sposobów oczyszczania. Innymi to użycie sprężonego powietrza lub wiertnicy spiralnej.

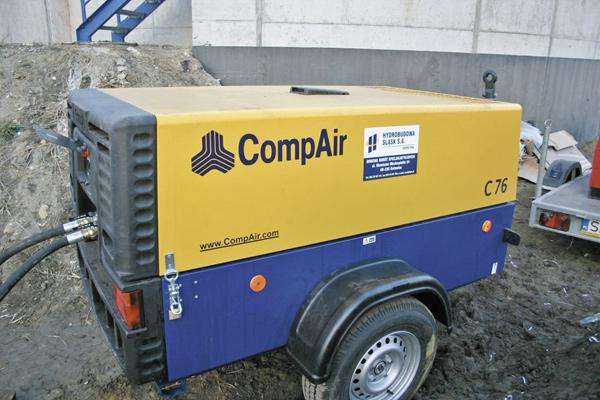

Zastosowane urządzenie TERRA HAMMER TR 220 pozwala na układanie rur o średnicy do 600 mm na odległość 20 m, a rur o średnicy 300 mm na odległość nawet do 60 m (wartości sprawdzalne dla 90% wykonanych robót). Urządzenie charakteryzuje się niewielkim zużyciem powietrza na poziomie 7 m3/min przy ciśnieniu roboczym 6 - 7 bar. Tak male zużycie osiągnięto dzięki opatentowanym rozwiązaniom firmy TERRA AG, które zostały tu zastosowane. Są to m.in. kanały przyspieszające prędkość głównego bijaka aż do 5 m/sek. TERRA HAMMER TR 220 ma długość 1,60 m, średnicę 220 mm oraz wagę 298 kg.

Zadanie zostało zrealizowane w zaledwie kilka godzin. Jest to wynik osiągalny tylko dla tej technologii. Można śmiało powiedzieć, że wbijanie rur stalowych jest najszybsze i wymaga niewielkich nakładów w porównaniu np. do stosowania wiertnic spiralnych. Nie wymaga budowania skomplikowanych ścian oporowych i zapewnia dużą dokładność. Małe gabaryty urządzenia zmniejszają wielkość komory startowej.

Przy przestrzeganiu możliwości technicznych i optymalnym dobieraniu odpowiedniego urządzenia istnieje możliwość wbijania rur o średnicy nawet do 2000 mm. Firma TERRA może pochwalić się ułożeniem rurociągu o średnicy 1000 mm na długości 94 m w Austrii. Jest to nieoficialny rekord świata dla typu zastosowanego urządzenia. "To jest, to czego oczekiwałem, jestem zadowolony z wyboru urządzenia" - słowa Dyrektora mgr inż. Wawrzyńca Smalcerza z HYDROBUDOWY ŚLĄSK SA. Nic dodać, nic ująć.
