Systemy kotwiące w konstrukcjach

Opublikowano: 26-02-2010 Źródło: Geoinżynieria drogi mosty tunele 1/2010 [24]
Autor Aleksandra Burska
Aleksandra Burska
Wszyscy autorzy
Autor Magdalena Kałużna
Magdalena Kałużna

Stal na straży właściwych sił rozciągających... ...to motto firmy ANKER SCHROEDER, produkującej od 8 dekad materiały do systemów kotwiących oraz akcesoria do konstrukcji nabrzeży, portów i dróg wodnych.

Fot. 1. Przykład wykorzystania ściągów w zabezpieczeniu ścianki szczelnej Fot. 1. Przykład wykorzystania ściągów w zabezpieczeniu ścianki szczelnej

X Konferencja Bezwykopowa Rehabilitacja

BR2026

14 - 16 stycznia 2026 r., Novotel Katowice Centrum

Zarejestruj się!
Firma ANKER SCHROEDER jest firmą, która od lat współpracuje z grupą ArcelorMittal. Ta rodzinna firma została założona w 1920 r. przez inżyniera Juliusa Schroedera i od tej pory nieustannie się rozwija. Obecnie jest ona liderem na rynku systemów kotwiących.

Załoga złożona z 80 wykwalifikowanych pracowników o wielu specjalizacjach oraz zaawansowane technologicznie maszyny, doświadczony dział konstrukcyjny oraz ścisła współpraca z działem technicznym i biurami sprzedaży ARCELOR RPS – to wszystko stanowi podstawę ogólnoświatowego sukcesu firmy ANKER SCHROEDER.

Zakład produkcyjny posiadający 10000 m2 powierzchni, 3600 m2 składu, na którym można składować 2500–3000 ton materiału o różnorodnych średnicach, długościach i gatunkach, a także szeroki zakres produkcji pozwalają firmie ANKER SCHROEDER oferować jako jedynemu dostawcy pełną galę produktów stalowych dla morskiego przemysłu budowlanego.
Niezawodność jest najważniejszym elementem filozofii firmy ANKER SCHROEDER, ponieważ stabilność ścian nabrzeży zasadniczo zależy od trwałego systemu mocowania! Zdobywane przez lata doświadczenie firmy jest gwarantem dla stale wysokiej jakości produktów oraz dostaw na czas. Używane są tylko i wyłącznie surowce sprawdzonej klasy A, wyselekcjonowane i posiadające wszelkie niezbędne certyfikaty. Niezależny dział jakości gwarantuje, iż tylko produkty o najwyższej jakości opuszczają zakład. Dział konstrukcyjny opracowuje indywidualne rozwiązania technologiczne, określające niezbędne elementy projektu oraz bada korzystne ekonomicznie rozwiązania dla mocowań. Opracowanie szczegółowych specyfikacji materiałowych oraz szkiców wraz z tabelami kalkulacyjnymi dla ściągów i akcesoriów stanowią także część pracy działu doradztwa technicznego.


 Połączenia przegubowe są rozwiązaniem dla zrównoważenia wymuszonej deformacji spowodowanej osiadaniem wypełnienia. Naprężenia zginające wywołane na stałych kotwach lokalnie znacząco zwiększają naprężenia rozciągające na ściągach. Powstają również naprężenia styczne. Usytuowanie połączeń przegubowych w jak najbliższym sąsiedztwie grodzicy rozwiązuje te problemy.
 Wszelkie wygięcie ściągów, w szczególności w strefie gwintowanej, zwiększa lokalnie obciążenia prowadzące do odkształcenia lub nawet załamania konstrukcji. Aby zredukować ryzyko wyginania, można wykorzystać wypukłe blachy oraz nakrętki, które pozwolą na obrót osi ściągów przy utrzymaniu wytrzymałości na rozciąganie. Dla ściągów ukośnych dostępnych jest kilka rozwiązań w zależności od stopnia ukosu i nośności gruntu.
Płyty podporowe są niezbędne dla przeniesienia obciążeń z grodzicy do ściągów oraz ze ściągów do kotew. Ze względu na różne czynniki wpływające na obciążenie płyt, określenie wymiarów tych płyt nie jest praktykowane ani ekonomiczne. Wymiary płyt są określane na podstawie indywidualnych wymogów projektu.

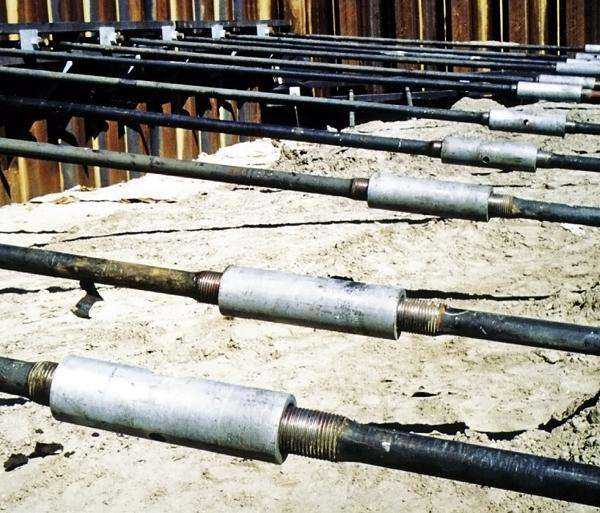

Fot. 2. Przykładowy ściąg z nakrętkami napinającymi Fot. 2. Przykładowy ściąg z nakrętkami napinającymi

 Zakres produkcji obejmuje ponadto:

– kompletne systemy ścianek, gotowe do zainstalowania, zawierające śruby i płyty podporowe;
– żeliwne pachołki, w zestawach z elementami kotwiącymi od 5 do 300 ton;
– elementy cumownicze dla ścianek zarówno stalowych, jak i betonowych;
– profilowane oczepy dla grodzic stalowych;
– profile ochrony krawędzi betonowych ścian;
– drabiny stalowe i uchwyty.

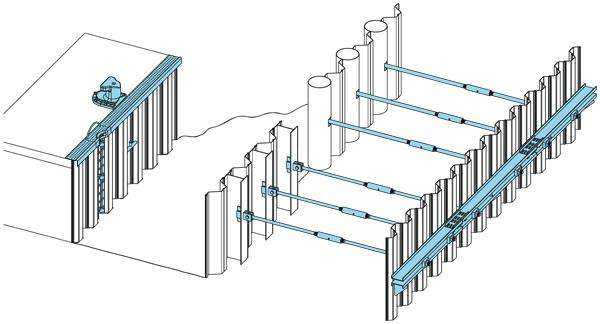

Rys. 1. Szkic systemu kotwiącego w konstrukcji Rys. 1. Szkic systemu kotwiącego w konstrukcji

 Najskuteczniejsza ochrona przed korozją możliwa jest dzięki zwiększaniu średnicy wału i gwintu, aby zapewnić odpowiednią żywotność konstrukcji w określonych warunkach gruntowych.

Gdy wymagana jest dodatkowa ochrona antykorozyjna firma proponuje:
– cynkowanie ogniowe zgodnie z normą ISO EN 1461;
– zabezpieczenie taśmami (Denso lub podobne);
– systemy powlekania.


 Firma ANKER SCHROEDER bierze odpowiedzialność za zagwarantowanie jakości i dokonała w tym celu znaczących inwestycji w systemy jakości i procedury w oparciu o: ISO 9001:2000 zgodnie z DIN 18800 część 7 i DIN 19704.

Metoda Spęczania Kuźniczego jest zatwierdzona przez: „Lloyd’s Register of Shipping”, „Det Norske Veritas”, „Germanischer Lloyd”, „American Bureau of Shipping” i „Bureau Veritas”.
ANKER SCHROEDER produkuje także pręty rozciągane (obciążenia konstrukcji do 9660 kN) dla konstrukcji o szerokiej rozpiętości takich, jak: konstrukcje mostowe i dachowe, a także ciężkie łączniki z dopuszczalnym obciążeniem do 1500 ton.
Przedstawione powyżej rozwiązania projektowe w znacznym stopniu poprawiają bezpieczeństwo oraz trwałość wykonanych konstrukcji. Ściągi oraz akcesoria pojawiają się w wielu projektach ścianek szczelnych dostarczanych przez ArcelorMittal. Z tego też względu nasza firma propaguje te rozwiązania i zachęca firmy wykonawcze do zainteresowania się pełną ofertą. Ewentualne zapytania dotyczące przedstawionych produktów prosimy kierować do biura ArcelorMittal Commercial Long Polska w Dąbrowie Górniczej. (Kontakt przez naszą stronę www.grodzice.pl)
