Modernizacja istniejącego zakładu przemysłowego niemal zawsze zaczyna się od tego samego problemu: projekt trzeba oprzeć na rzeczywistym stanie obiektu, a nie na niepełnej, nieaktualnej lub rozproszonej dokumentacji. W praktyce oznacza to konieczność dokładnego odwzorowania hali, konstrukcji, rurociągów, urządzeń oraz wszystkich kolizyjnych elementów, które mogą wpłynąć na dalsze prace projektowe i wykonawcze.

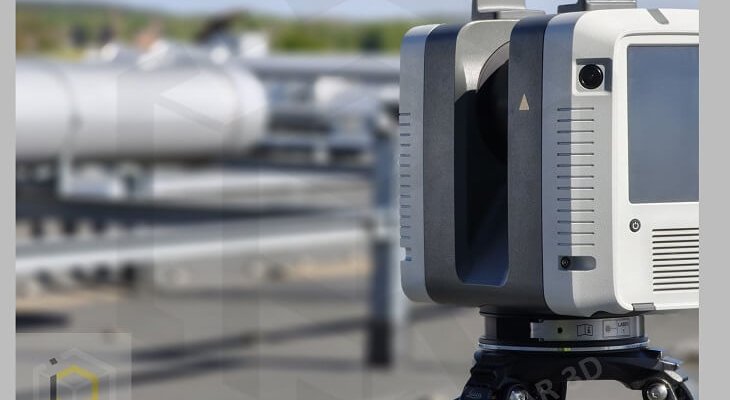

INNOVAR skanowanie laserowe instalacji przemysłowych
Właśnie dlatego coraz częściej stosuje się skanowanie laserowe 3D jako bazę do projektowania zmian technologicznych, rozbudowy linii, przebudowy instalacji oraz przygotowania dokumentacji CAD i BIM. Dobrze wykonana inwentaryzacja nie jest dziś dodatkiem do projektu, lecz jego rzeczywistym punktem wyjścia.
Dlaczego klasyczna inwentaryzacja często okazuje się niewystarczająca?
W obiektach przemysłowych problemem rzadko jest sama możliwość wykonania pomiarów. Problemem jest raczej skala złożoności obiektu oraz liczba detali, które mają znaczenie dla projektanta. Wystarczy kilka nieuchwyconych przewodów, odchyłka konstrukcji, niezinwentaryzowany wspornik albo różnica poziomów, aby model projektowy przestał odpowiadać rzeczywistości.
Dokumentacja archiwalna nie pokazuje stanu faktycznego
W wielu zakładach dokumentacja powstawała etapami, była wielokrotnie aktualizowana albo nie nadążała za zmianami wykonawczymi. Po latach eksploatacji instalacje bywają przebudowane, a układ rzeczywisty różni się od rysunków.
Pomiary ręczne są zbyt wolne i zbyt wybiórcze
Przy dużej liczbie elementów manualna inwentaryzacja wymaga selekcji tego, co mierzyć. To oznacza, że część geometrii zostaje pominięta. W nowoczesnym projektowaniu jest to poważna wada, bo później właśnie te pominięte fragmenty powodują kolizje i poprawki.
Błędy na etapie danych wejściowych wracają na budowie
Jeżeli projekt powstaje na niepełnych danych, problem ujawnia się dopiero podczas montażu. Wtedy koszt rośnie wielokrotnie: pojawiają się przestoje, korekty dokumentacji, przeróbki elementów oraz dodatkowe uzgodnienia wykonawcze.
Na czym polega skanowanie laserowe 3D w zakładzie przemysłowym?
Skanowanie laserowe 3D polega na wykonaniu serii pomiarów z wielu stanowisk i połączeniu ich w jedną wspólną chmurę punktów. Taka chmura odwzorowuje rzeczywistą geometrię obiektu: konstrukcję, instalacje, urządzenia, pomosty, kanały, rurociągi, ściany, stropy i elementy wyposażenia technicznego.
W przypadku obiektów przemysłowych kluczowe jest nie tylko samo pozyskanie danych, ale też odpowiednie zaplanowanie prac terenowych oraz późniejsze opracowanie danych w sposób użyteczny dla projektanta.
Liczy się nie tylko dokładność, ale również kompletność danych
W praktyce projektowej często ważniejsze od pojedynczej liczby opisującej dokładność jest to, czy skan obejmuje wszystkie obszary krytyczne. Dla projektanta większą wartość ma pełny i spójny model stanu istniejącego niż fragmentaryczne pomiary z kilku wybranych miejsc.
Chmura punktów staje się bazą dla CAD i BIM
Dane ze skanowania mogą zostać wykorzystane bezpośrednio w środowisku projektowym. Na ich podstawie powstają:
- przekroje i rzuty,
- modele 3D instalacji,
- dokumentacja CAD,
- modele BIM,
- analizy kolizji,
- podkłady do projektowania nowych tras i urządzeń.
Gdzie skanowanie 3D daje największą przewagę?
Największa przewaga tej technologii pojawia się tam, gdzie obiekt już istnieje, a planowane zmiany mają wejść w ograniczoną przestrzeń. Im większe zagęszczenie instalacji i im mniejsza tolerancja błędu, tym większa wartość dobrej inwentaryzacji.
Rozbudowa istniejących linii technologicznych
Nowe urządzenia rzadko trafiają do pustej hali. Najczęściej trzeba je wpasować pomiędzy istniejące konstrukcje, media, rurociągi i strefy obsługowe. Bez precyzyjnych danych wejściowych projektowanie jest obarczone dużym ryzykiem.
Modernizacja rurociągów i instalacji procesowych
Przy przebudowie instalacji potrzebna jest nie tylko znajomość przebiegu tras, ale też rzeczywiste położenie armatury, podpór, punktów kolizyjnych i poziomów montażowych.
Przygotowanie dokumentacji obiektów bez aktualnych rysunków
W wielu zakładach problemem nie jest sama modernizacja, lecz brak wiarygodnej dokumentacji stanu istniejącego. Skanowanie 3D pozwala najpierw odzyskać geometrię obiektu, a dopiero później przejść do projektowania zmian.
Co inwestor i projektant zyskują w praktyce?
Wdrożenie skanowania 3D ma sens tylko wtedy, gdy przekłada się na realną wartość projektową i wykonawczą. W przypadku przemysłu ta wartość jest zwykle bardzo konkretna.
Mniejsze ryzyko kolizji
Projektant pracuje na danych odpowiadających rzeczywistemu układowi obiektu, dzięki czemu wcześniej wykrywa konflikty przestrzenne.
Szybsze projektowanie
Zamiast wielokrotnych wyjazdów na obiekt i dodatkowych domiarów można pracować na kompletnej chmurze punktów.
Lepsze przygotowanie prefabrykacji i montażu
Im lepiej rozpoznany stan istniejący, tym mniejsze ryzyko, że wykonane elementy będą wymagały korekt na budowie.
Większa przewidywalność inwestycji
Dokładne dane wejściowe nie usuwają wszystkich problemów, ale znacząco ograniczają liczbę niewiadomych na etapie realizacji.
Jakie dane można otrzymać po skanowaniu?
Zakres opracowania zależy od celu projektu. Nie każda inwestycja wymaga pełnego modelu BIM, ale niemal każda potrzebuje danych, które da się rzeczywiście wykorzystać dalej.
Chmura punktów jako surowa baza pomiarowa
To najpełniejszy zapis geometrii stanu istniejącego, wykorzystywany później do dalszego modelowania i analizy.
Model CAD lub BIM wybranych zakresów
Jeżeli projekt dotyczy konkretnej instalacji, fragmentu hali lub strefy technologicznej, można opracować tylko ten obszar, który ma znaczenie dla inwestycji.
Przekroje, rzuty i dokumentacja pomocnicza
W wielu przypadkach inwestor potrzebuje nie tylko modelu 3D, ale również czytelnych opracowań 2D dla projektantów, wykonawców i działów utrzymania ruchu.
Kiedy warto wykonać inwentaryzację 3D?
Najlepszy moment to etap przed rozpoczęciem projektowania zmian. Wtedy skanowanie pracuje na rzecz całego procesu, a nie tylko jako reakcja na problemy.
Przed projektem modernizacji
To najbardziej oczywisty i najczęściej najbardziej opłacalny moment.
Przed rozbudową zakładu
Nowe elementy trzeba odnieść do rzeczywistego układu obiektu, a nie do założeń sprzed lat.
Gdy dokumentacja nie daje pewności
Jeżeli istniejące rysunki budzą wątpliwości, skanowanie 3D szybko pokazuje stan faktyczny.
Inwentaryzacja 3D jako baza do bezpieczniejszego projektowania
W obiektach przemysłowych największym problemem nie jest brak pomysłów na modernizację, tylko brak pewnych danych wejściowych. To właśnie tutaj skanowanie laserowe 3D daje największą przewagę: pozwala oprzeć projekt na rzeczywistej geometrii obiektu, ograniczyć ryzyko kolizji i przyspieszyć przygotowanie dokumentacji.
Jeżeli celem jest rzetelna inwentaryzacja 3D instalacji przemysłowych, to kluczowe jest nie tylko wykonanie skanu, ale też przygotowanie danych w takiej formie, aby mogły zostać realnie wykorzystane przez projektantów, wykonawców i inwestora.
