Projekt węzła cieplnego to jeden z ważniejszych elementów przygotowania inwestycji zasilanej z sieci ciepłowniczej. Dotyczy to budynków wielorodzinnych, biurowców, hoteli, obiektów usługowych, zakładów przemysłowych i budynków użyteczności publicznej.

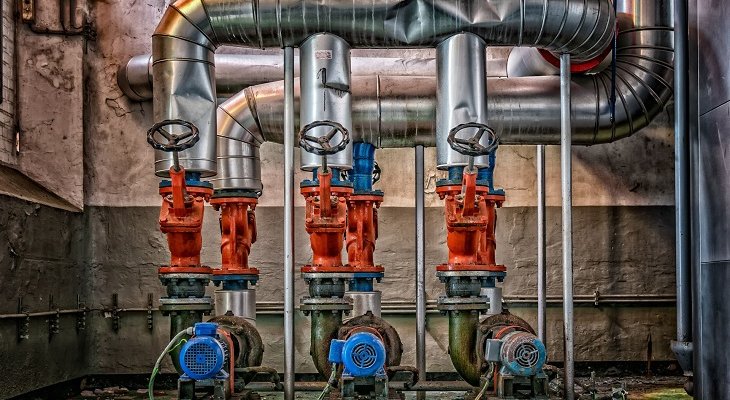

Fot. maginstal.pl
Dla inwestora projekt węzła cieplnego nie jest wyłącznie zestawem rysunków. To dokumentacja, która porządkuje wymagania techniczne, parametry pracy, zakres dostaw, sposób montażu, automatykę, zabezpieczenia oraz warunki odbioru instalacji.
Co obejmuje projekt węzła cieplnego?
Zakres projektu zależy od rodzaju obiektu, wymagań dostawcy ciepła i parametrów instalacji. Inaczej wygląda dokumentacja dla małego węzła jednofunkcyjnego, a inaczej dla rozbudowanego węzła obsługującego centralne ogrzewanie, ciepłą wodę użytkową, ciepło technologiczne i wentylację.
Standardowo projekt powinien obejmować część opisową, obliczeniową i rysunkową. Powinien też zawierać dobór urządzeń, schemat technologiczny, automatykę, zabezpieczenia, wytyczne montażowe oraz informacje potrzebne do uzgodnień.
W przypadku większych inwestycji dokumentacja powinna być spójna z projektami instalacji sanitarnych, elektrycznych, automatyki, architektury i konstrukcji. Pomieszczenie węzła musi mieć odpowiednią powierzchnię, wysokość, wentylację, odwodnienie, dostęp serwisowy i właściwe warunki montażu.
Dane wejściowe potrzebne do projektu
Przed rozpoczęciem projektowania trzeba zebrać dane, które opisują budynek, instalacje i warunki zasilania. Bez nich projektant nie może poprawnie dobrać wymienników, pomp, zaworów regulacyjnych, armatury, zabezpieczeń i automatyki.
Do przygotowania projektu potrzebne są między innymi:
- warunki techniczne przyłączenia do sieci ciepłowniczej,
- zapotrzebowanie na moc cieplną dla CO, CWU, CT, wentylacji lub technologii,
- parametry pracy sieci ciepłowniczej,
- parametry instalacji wewnętrznych,
- rzuty i przekroje budynku,
- lokalizacja pomieszczenia węzła,
- informacje o istniejących instalacjach,
- wymagania dostawcy ciepła,
- założenia dotyczące automatyki i opomiarowania.
Na tym etapie trzeba sprawdzić, czy dane z poszczególnych branż są ze sobą zgodne. Rozbieżności między projektem instalacji grzewczej, architekturą i warunkami dostawcy ciepła mogą później powodować kosztowne zmiany.
Część opisowa projektu
Część opisowa wyjaśnia, jaki węzeł ma zostać wykonany, jakie instalacje będzie zasilał i na jakich parametrach będzie pracował. Powinna być czytelna dla inwestora, wykonawcy, dostawcy ciepła oraz osób odpowiedzialnych za odbiór.
Opis techniczny powinien zawierać informacje o przeznaczeniu węzła, źródle zasilania, układzie technologicznym, parametrach czynnika grzewczego, doborze urządzeń, zabezpieczeniach i sposobie regulacji. W opisie powinny znaleźć się także wymagania dotyczące montażu, izolacji, prób, płukania, uruchomienia i eksploatacji.
Dobrze przygotowany opis ogranicza liczbę pytań na etapie realizacji. Pozwala też szybciej porównać oferty wykonawców, ponieważ zakres robót jest określony w dokumentacji.
Rzuty, przekroje i rozmieszczenie urządzeń
Projekt węzła cieplnego powinien zawierać rzut pomieszczenia z rozmieszczeniem urządzeń. W większych lub bardziej zagęszczonych pomieszczeniach potrzebne są także przekroje.
Na rzutach powinny być pokazane wymienniki, pompy, rozdzielacze, rurociągi, armatura, szafa automatyki, układ pomiarowy, odwodnienia, kratki ściekowe, przejścia instalacyjne i wymagane odległości serwisowe.
Ten element dokumentacji ma duże znaczenie przy realizacji. Jeżeli urządzenia nie mają zapewnionego dostępu serwisowego, wykonawca może mieć problem z montażem, a zarządca budynku z późniejszą obsługą. Dotyczy to szczególnie wymienników, filtrów, pomp, zaworów regulacyjnych, liczników ciepła i elementów automatyki.
Dobór urządzeń i armatury
Projekt powinien zawierać zestawienie podstawowych urządzeń i armatury. Inwestor powinien widzieć, jakie elementy przewidziano w dokumentacji, jakie mają parametry i do jakich funkcji zostały dobrane.
W projekcie zwykle pojawiają się:
- wymienniki ciepła,
- pompy obiegowe,
- zawory regulacyjne,
- zawory odcinające i zwrotne,
- filtry i odmulacze,
- liczniki ciepła,
- naczynia wzbiorcze,
- zawory bezpieczeństwa,
- czujniki temperatury i ciśnienia,
- regulatory i siłowniki,
- szafa automatyki,
- rurociągi, izolacje i elementy montażowe.
Zestawienie powinno być na tyle precyzyjne, aby wykonawcy mogli przygotować porównywalne oferty. Nie oznacza to jednak, że projekt musi zamykać drogę do rozwiązań równoważnych, o ile zachowane są wymagane parametry techniczne i zgodność z uzgodnieniami.
Automatyka i sterowanie węzłem
Nowoczesny węzeł cieplny powinien mieć dobrze opisany system automatyki. Dotyczy to regulacji temperatury, pracy pomp, przygotowania ciepłej wody użytkowej, ograniczeń temperatury powrotu, sygnalizacji awarii i ewentualnej komunikacji z systemem BMS.
Projekt powinien określać, jakie parametry będą mierzone, które urządzenia będą sterowane automatycznie i jakie funkcje ma realizować regulator. W obiektach komercyjnych, hotelowych, mieszkaniowych i przemysłowych automatyka ma duży wpływ na stabilność pracy instalacji oraz koszty eksploatacyjne.
Źle opisana automatyka często powoduje problemy na etapie uruchomienia. Wykonawca może poprawnie zamontować urządzenia, ale bez jasnych wytycznych dotyczących sterowania układ nie będzie pracował zgodnie z założeniami.
Lista dokumentów dla inwestora
Inwestor powinien otrzymać dokumentację, która pozwala zrozumieć zakres techniczny, zlecić wykonanie robót, przeprowadzić uzgodnienia i przygotować się do odbioru.
Typowy pakiet dokumentów obejmuje:
- Opis techniczny węzła cieplnego
Zawiera przeznaczenie węzła, parametry pracy, opis urządzeń, sposób regulacji, zabezpieczenia i wymagania montażowe. - Obliczenia projektowe
Obejmują moce, przepływy, straty ciśnienia, dobór wymienników, pomp, zaworów, naczyń i zabezpieczeń. - Schemat technologiczny
Pokazuje układ urządzeń i armatury po stronie sieciowej oraz instalacyjnej. - Rzuty i przekroje pomieszczenia węzła
Przedstawiają rozmieszczenie urządzeń, przewodów, armatury i dostęp serwisowy. - Zestawienie urządzeń i materiałów
Ułatwia przygotowanie ofert, kompletację dostaw i kontrolę zakresu inwestycji. - Dobory urządzeń
Obejmują karty doboru wymienników, pomp, zaworów regulacyjnych, naczyń wzbiorczych i innych elementów wymagających obliczeń. - Opis automatyki i sterowania
Określa sposób pracy regulatorów, czujników, siłowników, pomp, układów pomiarowych i ewentualnej komunikacji z BMS. - Wytyczne branżowe
Mogą dotyczyć instalacji elektrycznych, wentylacji, odwodnienia, architektury, konstrukcji, automatyki i ochrony przeciwpożarowej. - Uzgodnienia z dostawcą ciepła
Potwierdzają zgodność projektu z wymaganiami przedsiębiorstwa ciepłowniczego. - Specyfikacja techniczna wykonania i odbioru robót
Opisuje wymagania dotyczące montażu, prób, izolacji, uruchomienia i odbioru.
Przy mniejszych inwestycjach zakres dokumentów może być krótszy. Przy większych obiektach dokumentacja powinna być bardziej rozbudowana, ponieważ węzeł współpracuje z wieloma instalacjami i ma większy wpływ na pracę budynku.
Jak MAG INSTAL wspiera inwestorów przy projektach węzłów cieplnych?
Projekt węzła cieplnego wymaga połączenia wiedzy projektowej, znajomości urządzeń i doświadczenia w pracy z instalacjami budynkowymi. Błędy na etapie dokumentacji mogą prowadzić do problemów z regulacją, hałasem, zapowietrzaniem, zbyt wysoką temperaturą powrotu albo trudnościami przy odbiorze.
MAG INSTAL wspiera inwestorów, deweloperów i wykonawców w projektowaniu węzłów cieplnych, instalacji grzewczych, sanitarnych, HVAC, kotłowni i przyłączy. Zespół projektowy przygotowuje dokumentację w oparciu o narzędzia Revit 3D, AutoCAD i BricsCAD, a dział handlowy pomaga w doborze oraz kompletacji urządzeń do instalacji. Jeżeli przygotowujesz budowę, modernizację lub przebudowę węzła cieplnego, skontaktuj się z MAG INSTAL.
