Ten cykl powtarza się setki lub tysiące razy na sekundę, co pozwala na precyzyjne sterowanie pracą maszyny w czasie rzeczywistym. Kluczowe jest przy tym odpowiednie przygotowanie i interpretacja danych, aby decyzje podejmowane przez algorytm były zawsze poprawne. Więcej o tym fundamentalnym etapie można przeczytać w szczegółowym opracowaniu na temat przygotowania danych w sterownikach PLC na stronie https://www.spyfactory.pl/przygotowanie-danych-w-sterownikach-plc/.

Budowa i rodzaje sterowników PLC

Na rynku dostępne są różne rodzaje sterowników PLC, które można podzielić na dwie główne kategorie. Pierwsza to sterowniki kompaktowe, w których CPU, zasilacz oraz określona liczba wejść/wyjść (I/O) są zintegrowane w jednej obudowie. Są one idealne do prostych aplikacji i mniejszych układów sterowania. Druga kategoria to zaawansowane sterowniki modułowe. Składają się one z jednostki centralnej oraz dobieranych osobno modułów wejść cyfrowych i analogowych, wyjść, a także modułów komunikacyjnych. Daje to ogromną elastyczność i możliwość rozbudowy systemu w przyszłości.

Dobór odpowiedniej architektury sterownika to jedna z kluczowych decyzji inżynierskich na etapie projektowania systemu sterowania. W Spyfactory, bazując na wieloletnim doświadczeniu, pomagamy klientom w doborze optymalnych rozwiązań, które nie tylko spełniają obecne wymagania, ale także zapewniają skalowalność na przyszłość, gwarantując niezawodność i efektywność w każdej gałęzi przemysłu.

Komunikacja i integracja w świecie przemysłu 4.0

Współczesny sterownik programowalny rzadko pracuje w izolacji. Jest częścią większego ekosystemu, w którym musi komunikować się z innymi urządzeniami: kolejnymi sterownikami PLC, panelem HMI (interfejsem człowiek-maszyna), systemami SCADA czy robotami przemysłowymi. Dlatego tak ważna jest obsługa protokołów komunikacyjnych. Nowoczesne urządzenia produkowane są wyposażone w porty komunikacyjne, najczęściej Ethernet, ale też Profibus, Modbus czy CANopen, które umożliwiają szybką i niezawodną transmisję danych.

Te dane, zbierane przez dziesiątki sterowników na hali produkcyjnej, stanowią fundament dla systemów wyższego rzędu, takich jak systemy zarządzania produkcją (MES) czy energią. Analiza tych informacji pozwala na globalną optymalizację i redukcję kosztów. Przykładem może być zaawansowany system EMS, który agreguje dane z maszyn w celu inteligentnego zarządzania zużyciem mediów.

Programowanie sterownika – Język, którym mówią maszyny

Sercem każdego sterownika PLC jest jego program. Programowanie sterownika PLC odbywa się przy użyciu specjalistycznych języków zdefiniowanych w normie IEC 61131-3. Do najpopularniejszych należą:

• Ladder Diagram (LD): Język drabinkowy, historycznie wywodzący się ze schematów elektrycznych układów na przekaźnikach, bardzo intuicyjny dla elektryków i automatyków.

• Function Block Diagram (FBD): Programowanie za pomocą gotowych bloków funkcyjnych, co upraszcza tworzenie złożonych operacji logicznych i matematycznych.

• Structured Text (ST): Język tekstowy przypominający Pascala, idealny do skomplikowanych algorytmów, pętli i operacji na danych.

• Sequential Function Chart (SFC): Język do programowania procesów sekwencyjnych, gdzie kolejne kroki są aktywowane po spełnieniu określonych warunków.

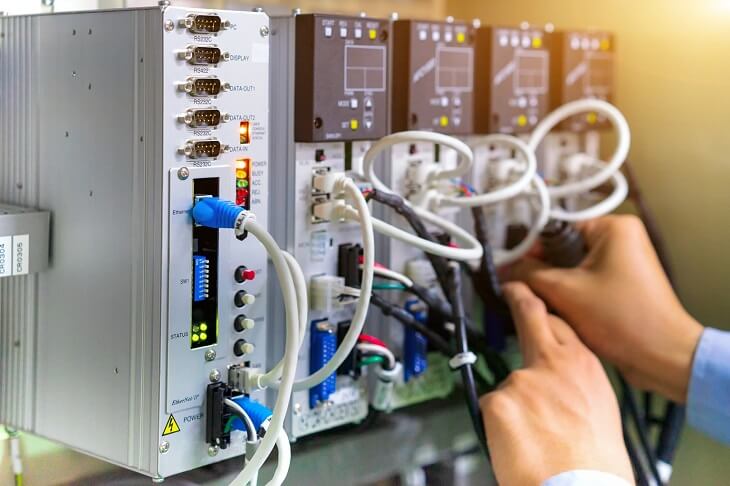

Programowanie sterowników plc - jak wdrożyć programowalne sterowniki logiczne (źródło AdobeStock - autor Nay)

Stworzenie niezawodnego i wydajnego oprogramowania to sztuka wymagająca precyzji i doświadczenia. Eksperci z Spyfactory nie tylko programują sterowniki, ale projektują całe, zautomatyzowane procesy technologiczne, dbając o to, by kod był czytelny, zoptymalizowany i gotowy na przyszłe modyfikacje, co jest kluczem do długoterminowego sukcesu projektu.

Zastosowanie sterowników PLC – Od linii produkcyjnej po inteligentny dom

Choć sterowniki PLC są najczęściej kojarzone z automatyką przemysłową, ich zastosowanie jest znacznie szersze. Znajdziemy je praktycznie w każdej gałęzi przemysłu: motoryzacyjnej, spożywczej, chemicznej, farmaceutycznej czy energetycznej. Ale to nie wszystko. Te powszechnie stosowane urządzenia zarządzają także pracą systemów HVAC w biurowcach (automatyka budynkowa), kontrolują oczyszczalnie ścieków, a nawet sterują oświetleniem i nawadnianiem w inteligentnych domach.

Celem nadrzędnym sterowania jest zawsze zwiększenie wydajności, powtarzalności i bezpieczeństwa. W przemyśle dąży się do maksymalizacji efektywności, co bezpośrednio przekłada się na wskaźniki takie jak OEE (Overall Equipment Effectiveness). Dokładniejsze informacje o tym, jak zwiększyć wydajność pracy dzięki OEE, można znaleźć w specjalistycznych publikacjach branżowych. To właśnie dobrze zaprogramowany sterownik PLC jest fundamentem do osiągania wysokich wartości tego kluczowego wskaźnika.

Najczęściej zadawane pytania (FAQ)

Czym różni się sterownik PLC od zwykłego komputera?

Główna różnica polega na przeznaczeniu i budowie. Sterownik PLC jest zaprojektowany do pracy w trudnych warunkach przemysłowych (odporność na zakłócenia, wibracje, temperatury), posiada dedykowane układy wejściowe/wyjściowe do komunikacji z maszynami i działa w oparciu o system operacyjny czasu rzeczywistego, co gwarantuje determinizm działania.

Czy mogę samodzielnie nauczyć się programować sterowniki PLC?

Tak, istnieje wiele darmowych środowisk programistycznych (w wersjach symulacyjnych) i kursów online. Podstawy, zwłaszcza języka Ladder Diagram, są stosunkowo proste do opanowania. Jednak projektowanie złożonych, bezpiecznych i zoptymalizowanych systemów sterowania wymaga głębokiej wiedzy inżynierskiej i doświadczenia jak w przypadku ekspertów ze Spyfactory.pl.

Co to jest panel HMI?

Panel HMI (Human-Machine Interface) to graficzny interfejs użytkownika, zazwyczaj w formie ekranu dotykowego, który pozwala operatorowi na wizualizację stanu obiektu oraz interakcję z maszyną sterowaną przez PLC. Umożliwia zmianę parametrów, podgląd alarmów i ręczne sterowanie elementami wykonawczymi.
