Co to jest panel HMI?

Współczesna automatyka przemysłowa wykorzystuje rozwiązania łączące zaawansowaną technologię z intuicyjną obsługą. Kluczowym elementem tego układu jest panel HMI, czyli Human Machine Interface, stanowiący interaktywny pomost między operatorem a systemem maszynowym. Dzięki niemu tradycyjne, skomplikowane pulpity sterownicze zastąpiono przez jeden, przejrzysty wyświetlacz dotykowy. Nowoczesne systemy sterowania zapewniają szereg kluczowych korzyści:

• bieżąca wizualizacja parametrów procesowych,

• błyskawiczna diagnostyka usterek i błędów,

• precyzyjne sterowanie w czasie rzeczywistym,

• archiwizacja danych i raportowanie produkcji,

• możliwość zdalnego dostępu do parametrów maszyny,

• intuicyjne zarządzanie zaawansowaną technologią.

Urządzenia te występują w wielu wariantach, od kompaktowych matryc 3-calowych po rozbudowane ekrany o przekątnej 21 cali. Przetwarzając surowe sygnały cyfrowe na czytelne grafiki, systemy te gwarantują wyższy poziom bezpieczeństwa oraz realną optymalizację produkcji w każdym nowoczesnym zakładzie przemysłowym.

Jak jest zbudowany panel HMI?

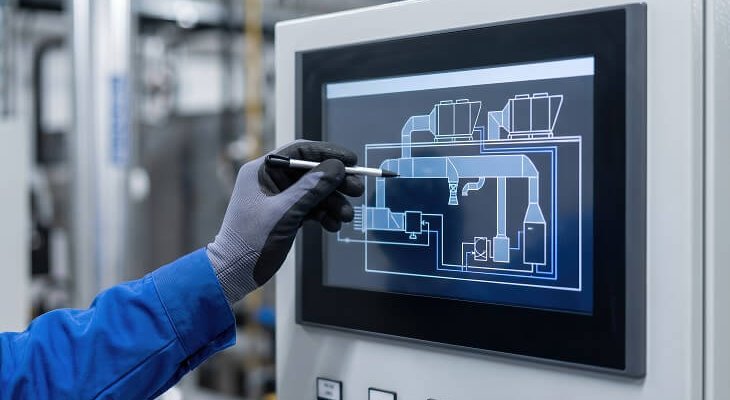

Sercem nowoczesnego panelu HMI jest matryca LCD zintegrowana z precyzyjnym ekranem dotykowym. W zależności od specyfiki pracy można wybrać technologię pojemnościową lub rezystancyjną – ta druga doskonale sprawdza się przy obsłudze w rękawicach ochronnych. Płynność operacji gwarantuje wydajny procesor zarządzany przez system Linux bądź Windows CE, co pozwala na błyskawiczne przetwarzanie sygnałów w wymagającym środowisku przemysłowym. Urządzenie oferuje szereg rozwiązań technicznych, które znacząco podnoszą jego funkcjonalność i niezawodność:

• liczne interfejsy komunikacyjne, w tym porty USB oraz standardy RS232 i RS485,

• praktyczne gniazdo kart MicroSD służące do lokalnej archiwizacji danych,

• solidna obudowa o stopniu ochrony IP65, skutecznie izolująca elektronikę od pyłu i wilgoci,

• zaawansowana izolacja galwaniczna chroniąca układ przed zakłóceniami elektromagnetycznymi,

• pełna kompatybilność z szyną DIN, zapewniająca sprawny i stabilny montaż w szafach sterowniczych.

Jakie funkcje pełnią panele HMI w automatyce?

Współczesne panele HMI pełnią rolę inteligentnych centrów dowodzenia, które stanowią fundament nowoczesnej automatyki przemysłowej. Dzięki nim operatorzy zyskują pełną kontrolę nad procesami w czasie rzeczywistym, co pozwala na błyskawiczną reakcję i optymalizację działań produkcyjnych w dynamicznym środowisku fabrycznym:

• intuicyjna wizualizacja przebiegu produkcji,

• zaawansowane systemy alarmowe i diagnostyczne,

• automatyczne logowanie danych do plików CSV,

• bezpieczne przesyłanie informacji na serwery FTP,

• precyzyjne zarządzanie recepturami,

• wydajne skrypty logiczne odciążające sterownik PLC.

Zastosowanie tych rozwiązań znacząco minimalizuje ryzyko wystąpienia błędów ludzkich, szczególnie podczas przezbrajania linii. Wykorzystanie terminali do zaawansowanych zadań obliczeniowych nadaje systemowi wyjątkową elastyczność, co bezpośrednio przekłada się na wyższą wydajność oraz ciągłość pracy całego zakładu.

Jakie są rodzaje paneli operatorskich?

Maksymalna efektywność linii produkcyjnej zależy od precyzyjnego doboru oprzyrządowania do specyfiki konkretnego stanowiska oraz panujących na nim warunków. W nowoczesnej automatyce przemysłowej dominuje pięć kluczowych rozwiązań, które pozwalają na optymalizację procesów i zwiększenie kontroli nad parkiem maszynowym:

• klasyczne panele przyciskowe, które oferują niezrównaną trwałość i niezawodność przy prostych operacjach,

• rozwiązania mobilne, dające operatorom pełną swobodę ruchu oraz możliwość stałego nadzoru z dowolnego miejsca hali,

• zaawansowane komputery panelowe o dużej mocy obliczeniowej, pełniące często rolę wydajnych cienkich klientów,

• jednostki z certyfikatem ATEX, zaprojektowane do bezpiecznej pracy w wymagających strefach zagrożonych wybuchem,

• systemy Web HMI oparte na standardzie HTML5, które umożliwiają błyskawiczny, zdalny podgląd parametrów w przeglądarce.

Właściwy dobór interfejsu HMI przekłada się bezpośrednio na bezpieczeństwo personelu oraz płynność realizacji zadań w każdym nowoczesnym zakładzie produkcyjnym.

Czym różni się panel HMI od systemu SCADA?

Choć panele HMI i systemy SCADA służą do wizualizacji procesów, ich rola w nowoczesnym zakładzie jest odmienna. HMI pełni funkcję lokalnego interfejsu, dzięki któremu operator zarządza konkretnym urządzeniem bezpośrednio przy linii. Z kolei SCADA to oprogramowanie o szerokim zasięgu, które nadzoruje pracę całej fabryki i agreguje kluczowe dane. Główne różnice i funkcjonalności tych rozwiązań obejmują:

• lokalną obsługę konkretnych urządzeń bezpośrednio przy linii produkcyjnej,

• globalną agregację danych pochodzących z wielu rozproszonych źródeł,

• integrację licznych maszyn oraz sterowników PLC w jeden spójny system,

• tworzenie zaawansowanych raportów oraz głęboką analizę trendów,

• płynną współpracę z systemami klasy ERP ułatwiającą zarządzanie zasobami.

Wybór odpowiedniego rozwiązania zależy od specyfiki produkcji, jednak w praktyce oba narzędzia najczęściej się uzupełniają. Wspólnie tworzą one fundament Przemysłu 4.0, łącząc precyzyjną kontrolę maszyn z szeroką perspektywą na efektywność całego przedsiębiorstwa.

Jak wybrać odpowiedni panel HMI?

Dopasowanie panelu HMI do konkretnych wymagań to klucz do sprawnej produkcji, dlatego warto zacząć od rzetelnej analizy środowiska pracy. Solidna obudowa, odporna na zapylenie oraz agresywne środki chemiczne, stanowi fundament niezawodności w trudnych warunkach przemysłowych. Intuicyjne oprogramowanie nie tylko przyspiesza wdrożenie systemu, ale też znacząco upraszcza codzienną obsługę oraz późniejszą diagnostykę serwisową. Nowoczesne rozwiązania klasy Przemysł 4.0 oferują szereg korzyści:

• wysoka odporność na czynniki zewnętrzne i chemikalia,

• intuicyjny interfejs użytkownika zwiększający ergonomię,

• bezpieczny zdalny podgląd przez VNC,

• obsługa czytników RFID oraz kodów kreskowych,

• płynna współpraca z systemami HVAC,

• błyskawiczna łączność z chmurą i wymiana danych.

Zaawansowane mechanizmy ochrony informacji oraz możliwość zdalnego monitorowania procesów przekładają się na wyższą wydajność. Odpowiednio dobrany panel HMI staje się sercem maszyny, które w elegancki sposób łączy potężną technologię z czytelnym i przyjaznym interfejsem.
