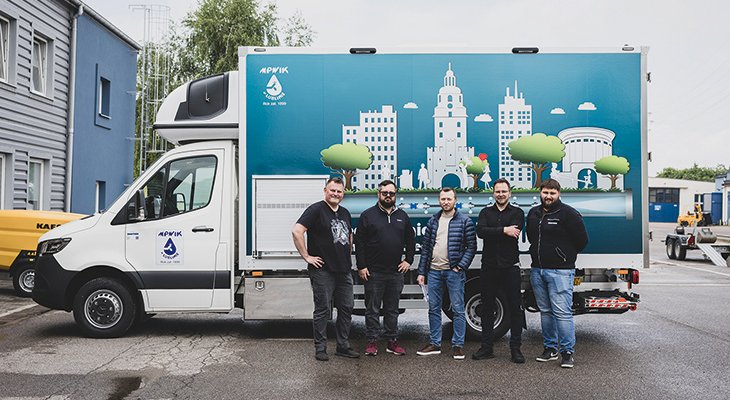

Z zewnątrz to specjalistyczny Mercedes-Benz Sprinter z zabudową kontenerową. Najważniejsze jest jednak jego wnętrze. Pojazd dostarczony przez Rafnar do MPWiK w Lublinie łączy dwa systemy utwardzania UV LED, przeznaczone do różnych średnic, długości i sposobów instalowania wykładzin. Jedno mobilne zaplecze ma dzięki temu obsługiwać zarówno mniejsze kanały, jak i długie odcinki o średnicach sięgających DN800. Projekt pokazuje przy tym szerszą zmianę: dostawca sprzętu coraz częściej odpowiada nie tylko za urządzenie, lecz także za przygotowanie kompletnego stanowiska dopasowanego do sposobu pracy użytkownika.

Dwa zakresy w jednej zabudowie

Punktem wyjścia były zadania, które nowy zestaw powinien umożliwić. MPWiK potrzebowało rozwiązania zarówno do dłuższych odcinków i większych średnic, jak i do prac z wykładzinami wprowadzanymi metodą inwersji. Odpowiedzią stało się połączenie dwóch systemów Sewertronics: LedRig oraz SpeedyLight+.

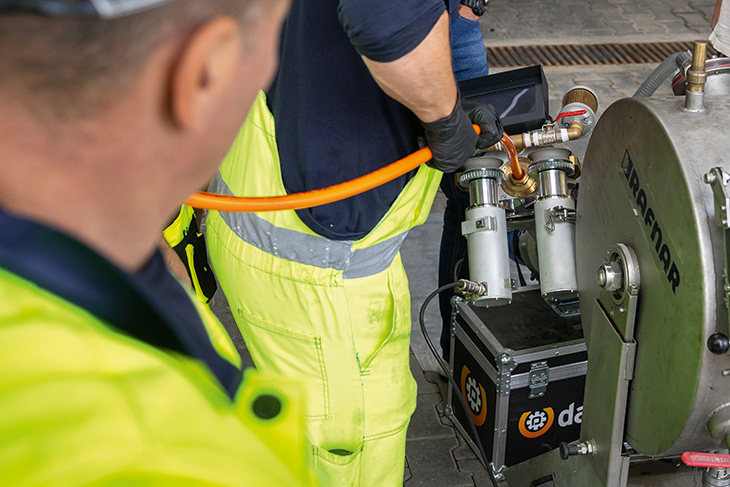

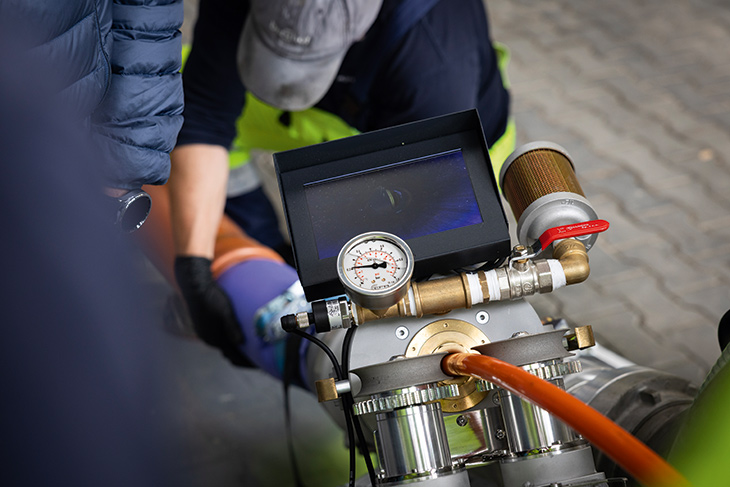

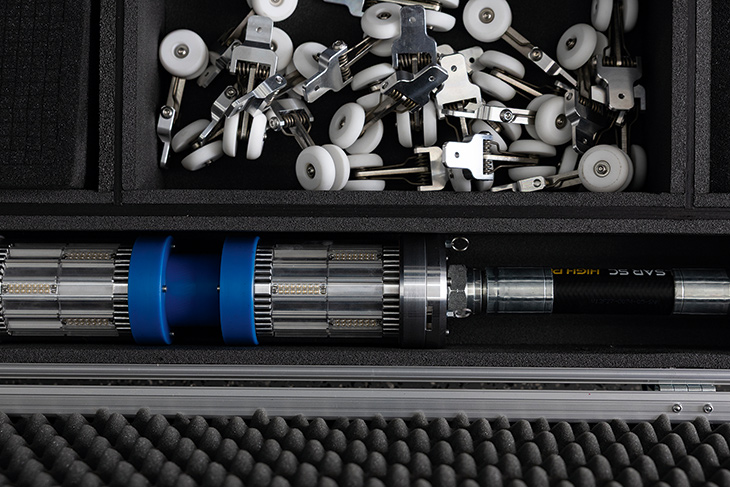

LedRig jest przeznaczony do utwardzania wciąganych wykładzin z włókna szklanego. W konfiguracji przygotowanej dla Lublina ma obsługiwać kanały DN150–DN800 i odcinki o długości do około 200 m. Zastosowano w nim łańcuch lamp LED o mocy 2400 W. SpeedyLight+ rozszerza możliwości pojazdu w kierunku mniejszych średnic. Umożliwia utwardzanie wykładzin filcowych i z włókna szklanego, wprowadzanych metodą inwersji, w zakresie DN100–DN300 i na odcinkach do 100 m. Może przy tym współpracować ze sprzętem inwersyjnym posiadanym już przez przedsiębiorstwo.
Nie są to zatem dwa urządzenia wykonujące te same zadania. LedRig ma przejmować przede wszystkim długie, wciągane wykładziny GRP, natomiast SpeedyLight+ – mniejsze średnice oraz instalacje inwersyjne. Łączny zakres przygotowanej konfiguracji obejmuje średnice od DN100 do DN800.

Samochód jako kompletne stanowisko

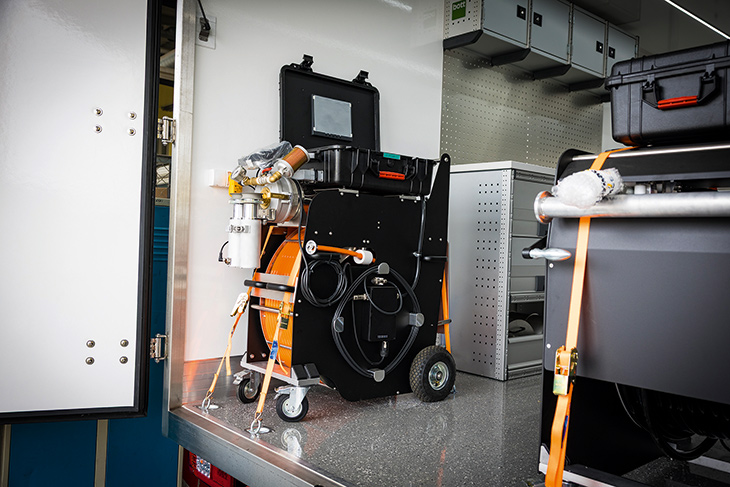

Oba zestawy, instalacje techniczne i wyposażenie pomocnicze trzeba było rozmieścić w pojeździe o dopuszczalnej masie całkowitej 5,5 t, zachowując dostęp do urządzeń oraz przestrzeń potrzebną załodze. W zabudowie znalazły się agregat o mocy 12 kW, chłodnica powietrza, stanowisko robocze, szafki i szuflady na osprzęt. Dostawę uzupełnia mobilny kompresor na przyczepie.

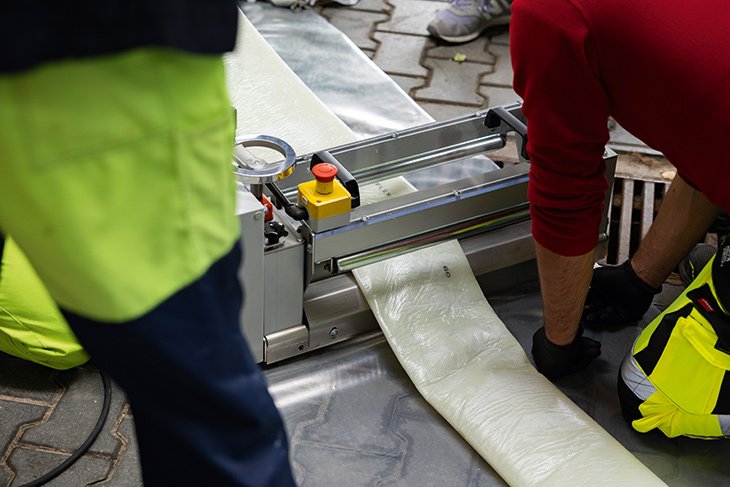

Pojazd wyposażono również w elektryczną wciągarkę do wykładziny, rolki zabezpieczające, zatyczki końcowe, liny oraz akcesoria instalacyjne. Ważnym elementem jest winda hydrauliczna. Jeżeli dojazd do studni okaże się niemożliwy, wybrany zestaw można wyładować i przemieścić bezpośrednio na miejsce pracy.
Zadaniem Rafnara było więc nie tylko dostarczenie lamp, lecz zintegrowanie zasilania, sprężonego powietrza, chłodzenia i osprzętu w jednym stanowisku gotowym do pracy w terenie.

Utwardzanie, które pozostawia dane

Podczas pracy system zapisuje m.in. prędkość przesuwu lampy, temperaturę wykładziny oraz temperaturę elementów LED. Po zakończeniu cyklu dane mogą zostać przedstawione w formie graficznego raportu. Pozwala to odtworzyć przebieg procesu i uzupełnić dokumentację wykonawczą.
Raport nie zastępuje przygotowania kanału, inspekcji CCTV ani czynności odbiorowych, ale uzupełnia ocenę gotowej wykładziny o informacje dotyczące przebiegu jej utwardzania.
Korzyści UV LED nie ograniczają się do szybkości przesuwu lampy. Stosunkowo niewielkie zapotrzebowanie na moc oraz brak konieczności podgrzewania wody lub wytwarzania pary upraszczają zaplecze. Intensywne wiązanie żywicy rozpoczyna się dopiero po ekspozycji na odpowiednie promieniowanie, co daje brygadzie kontrolę nad momentem rozpoczęcia procesu. Rzeczywiste efekty zależą jednak od parametrów konkretnej renowacji.

Od pojazdu do wdrożenia

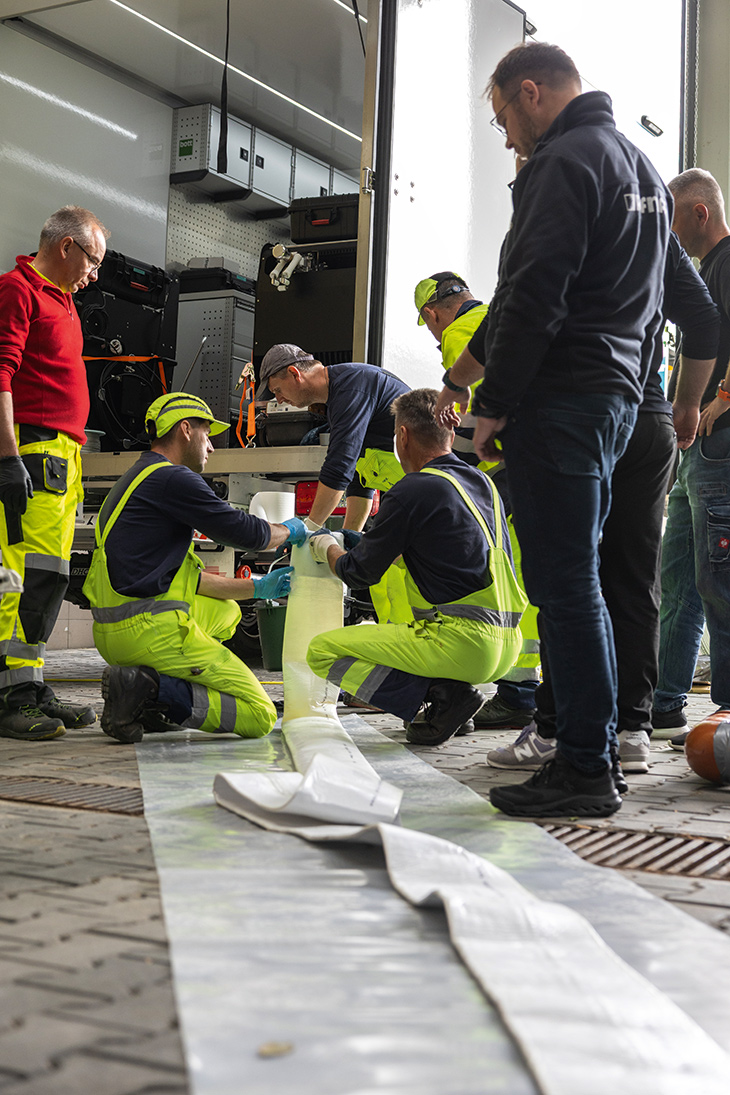

Po wyborze oferty Rafnar przygotował projekt zabudowy i uzgodnił jego szczegóły z zamawiającym. Kompletny pojazd przekazano w czasie krótszym niż pięć miesięcy od podpisania umowy. Zakres dostawy objął także szkolenie: omówienie urządzeń, próbne instalacje, pracę na obiektach przedsiębiorstwa oraz osobny etap poświęcony metodzie inwersji i zestawowi SpeedyLight+.
Technicy Rafnara mają uczestniczyć również w pierwszych samodzielnych instalacjach oraz wspierać brygadę przy bardziej złożonych zadaniach. Rola firmy obejmuje więc dobór konfiguracji, projekt zabudowy, integrację wyposażenia, uruchomienie, szkolenie i późniejszy serwis. Projekt lubelski pokazuje kierunek rozwoju od sprzedaży pojedynczych urządzeń do przygotowywania kompletnych rozwiązań pod potrzeby konkretnego użytkownika.

Nowe możliwości, ale nie jedna metoda do wszystkiego

Z informacji przekazanych przez Rafnar wynika, że MPWiK w Lublinie od ponad 20 lat prowadzi renowacje wykładzinami rękawowymi na własnej sieci. Nowy pojazd nie tworzy zatem kompetencji od podstaw, lecz rozszerza istniejące zaplecze o kolejne sposoby instalowania i utwardzania wykładzin, większe średnice oraz dłuższe odcinki.
Rozwiązania dostarczane przez Rafnar trafiają także do ZWiK w Łodzi oraz firm wykonawczych, w tym spółki TERLAN. Podczas szkolenia w Łodzi zestaw SpeedyLight+ wykorzystano do renowacji 40 m kanału sanitarnego DN200, stosując wciąganą wykładzinę z włókna szklanego i lampę XL o mocy 1800 W. Poszczególne konfiguracje są dobierane do charakteru sieci lub profilu zleceń wykonawcy.

Zestaw lubelski można w przyszłości rozbudować o głowice do utwardzania wykładzin w studniach kanalizacyjnych oraz pakery UV LED do napraw punktowych. Nie oznacza to, że UV LED będzie odpowiednie dla każdego kanału. Dobór metody nadal zależy od stanu i geometrii przewodu, warunków przepływu oraz systemu materiałowego. Projekt dla MPWiK pokazuje jednak, jak szeroki zakres robót można objąć jednym, odpowiednio skonfigurowanym zapleczem. Dla użytkownika oznacza to nowe możliwości rozwijania własnego potencjału, a dla Rafnara – przejście od roli dostawcy urządzeń do integratora kompletnych stanowisk renowacyjnych.
