W wielu maszynach, instalacjach i urządzeniach o ich prawidłowym działaniu decydują elementy, które na pierwszy rzut oka mogą wydawać się mało istotne. Dobrym przykładem jest oring – niewielki pierścień uszczelniający stosowany wszędzie tam, gdzie konieczne jest zabezpieczenie połączenia przed wyciekiem cieczy lub gazu. Można go znaleźć zarówno w prostych urządzeniach codziennego użytku, jak i w rozbudowanych układach hydraulicznych, pneumatycznych czy instalacjach przemysłowych.

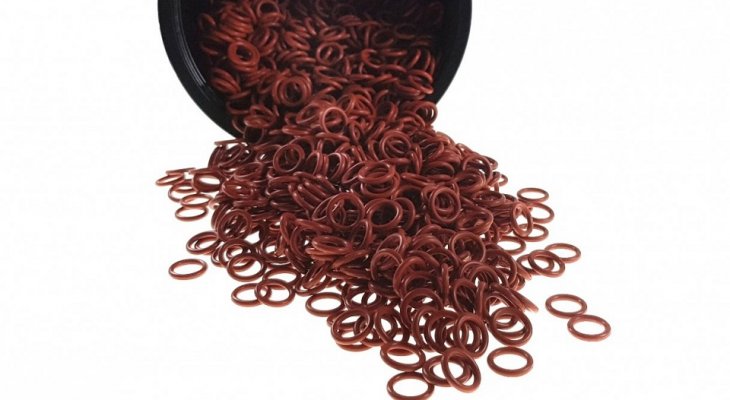

Fot. superseal.pl
Prosta konstrukcja sprawia, że oringi należą do najbardziej uniwersalnych rozwiązań uszczelniających. Ich skuteczność zależy jednak od właściwego dopasowania do miejsca i warunków pracy. Znaczenie mają nie tylko średnica i grubość pierścienia, ale również materiał wykonania, temperatura, ciśnienie oraz rodzaj medium, z którym uszczelnienie będzie miało kontakt.
Niewłaściwie dobrany element może prowadzić do przecieków, szybszego zużycia podzespołów, a w zastosowaniach przemysłowych nawet do kosztownych awarii i przestojów. Warto więc wiedzieć, jak działa oring, gdzie znajduje zastosowanie i jakie parametry należy uwzględnić podczas jego wyboru.
Czym jest oring i dlaczego jest tak skutecznym uszczelnieniem?
Oring to pierścień uszczelniający o okrągłym przekroju, wykonywany najczęściej z elastycznego materiału dopasowanego do warunków, w których ma pracować. Jego konstrukcja jest wyjątkowo prosta, jednak właśnie ta prostota sprawia, że może być stosowany w bardzo wielu rodzajach połączeń – od niewielkich urządzeń po zaawansowane maszyny i instalacje przemysłowe.
Podczas montażu oring umieszczany jest w odpowiednio przygotowanym rowku, a następnie zostaje ściśnięty pomiędzy współpracującymi powierzchniami. Sprężystość materiału pozwala pierścieniowi dopasować się do przestrzeni i wypełnić miejsce, przez które mogłoby przedostawać się uszczelniane medium. W ten sposób powstaje bariera ograniczająca przepływ cieczy lub gazu poza wyznaczoną część układu.
Dużą zaletą tego rozwiązania jest możliwość uzyskania skutecznego uszczelnienia przy niewielkich rozmiarach samego elementu. Oringi nie wymagają również skomplikowanej konstrukcji połączenia, a dzięki dostępności wielu wymiarów i materiałów można dostosować je do bardzo różnych warunków eksploatacyjnych.
Nie oznacza to jednak, że każdy pierścień będzie odpowiedni do dowolnego zastosowania. O jego skuteczności decyduje połączenie kilku czynników: właściwego wymiaru, odpowiedniego materiału, konstrukcji miejsca montażu oraz parametrów pracy całego układu. Dlatego nawet w przypadku tak prostego elementu prawidłowy dobór ma bezpośrednie znaczenie dla trwałości i szczelności połączenia.
Jak działa oring?
Zasada działania oringa opiera się przede wszystkim na odpowiednim ściśnięciu elastycznego pierścienia. Po umieszczeniu go w rowku i połączeniu współpracujących elementów uszczelka ulega kontrolowanemu odkształceniu. Dzięki temu przylega do powierzchni i zamyka przestrzeń, którą ciecz lub gaz mogłyby wydostać się poza układ.
Na skuteczność uszczelnienia wpływa również ciśnienie medium. Oddziałując na pierścień, dociska go ono do powierzchni rowka oraz uszczelnianego elementu. W prawidłowo zaprojektowanym połączeniu pozwala to zachować szczelność także w bardziej wymagających warunkach pracy. Kluczowe jest jednak dopasowanie konstrukcji rowka, wymiarów oraz właściwości materiału do parametrów danego układu.
Oringi mogą pracować zarówno w połączeniach statycznych, w których uszczelniane elementy pozostają względem siebie nieruchome, jak i w wybranych zastosowaniach dynamicznych, gdzie występuje ruch posuwisty lub obrotowy. W drugim przypadku szczególnego znaczenia nabierają tarcie, smarowanie, jakość współpracujących powierzchni oraz odporność materiału na zużycie.
Prawidłowo dobrany oring może więc zapewniać skuteczną i długotrwałą szczelność mimo swojej bardzo prostej konstrukcji. Warunkiem jest jednak uwzględnienie rzeczywistych warunków eksploatacji – inne wymagania będzie miało uszczelnienie nieruchomego połączenia instalacji, a inne element pracujący w siłowniku, pompie czy zaworze.
Gdzie najczęściej stosuje się oringi?
Uniwersalna konstrukcja sprawia, że oringi znajdują zastosowanie w wielu gałęziach przemysłu oraz w urządzeniach wykorzystywanych na co dzień. Stosuje się je przede wszystkim w miejscach, w których konieczne jest zachowanie szczelności pomiędzy współpracującymi elementami oraz ograniczenie ryzyka wycieku cieczy lub gazu.
Jednym z najważniejszych obszarów zastosowania jest hydraulika i pneumatyka. Pierścienie uszczelniające wykorzystuje się między innymi w siłownikach, pompach, zaworach, złączach oraz innych elementach układów pracujących pod ciśnieniem. W takich warunkach odpowiedni dobór uszczelnienia ma bezpośredni wpływ nie tylko na sprawność urządzenia, ale również jego niezawodność.
Oringi powszechnie spotyka się również w maszynach i urządzeniach przemysłowych, instalacjach technologicznych, systemach grzewczych i chłodniczych oraz motoryzacji. Uszczelnienia tego typu mogą pracować m.in. w kontakcie z wodą, olejami, paliwami, powietrzem czy różnymi substancjami wykorzystywanymi w procesach produkcyjnych.
Osobną grupę stanowią bardziej wymagające zastosowania w przemyśle chemicznym, spożywczym czy farmaceutycznym, gdzie poza zachowaniem szczelności istotne mogą być dodatkowe właściwości materiału. W zależności od aplikacji znaczenie ma między innymi odporność na agresywne substancje chemiczne, wysoką lub niską temperaturę, parę wodną czy określone warunki higieniczne.
Tak szeroki zakres zastosowań pokazuje jednocześnie, dlaczego nie istnieje jeden uniwersalny oring odpowiedni do każdego urządzenia. Pierścienie mogą wyglądać bardzo podobnie, ale ich właściwości eksploatacyjne w dużej mierze zależą od materiału, z którego zostały wykonane.
Nie każdy oring jest taki sam – znaczenie materiału wykonania
Dwa oringi o identycznych wymiarach mogą zachowywać się zupełnie inaczej, jeśli zostały wykonane z różnych materiałów. Rodzaj elastomeru wpływa między innymi na odporność uszczelnienia na temperaturę, oleje, paliwa, wodę, parę wodną czy substancje chemiczne. Z tego powodu podczas wyboru nie należy kierować się wyłącznie średnicą i grubością pierścienia.
Do najczęściej stosowanych materiałów należy NBR, wykorzystywany w wielu standardowych zastosowaniach przemysłowych, szczególnie tam, gdzie uszczelnienie ma kontakt z olejami i smarami. W instalacjach związanych z wodą i parą często stosuje się natomiast EPDM. Materiał ten nie jest jednak rozwiązaniem uniwersalnym i nie powinien być dobierany bez uwzględnienia rodzaju medium.
W bardziej wymagających warunkach wykorzystuje się między innymi FKM, ceniony za odporność na podwyższoną temperaturę oraz wiele olejów, paliw i substancji chemicznych. W określonych zastosowaniach stosowane są również oringi silikonowe VMQ, a także specjalistyczne materiały przeznaczone do pracy w szczególnie trudnym środowisku.
Wybierając materiał, trzeba więc spojrzeć na cały układ. Uszczelnienie powinno zachowywać swoje właściwości w przewidywanym zakresie temperatur i ciśnień, a przede wszystkim być kompatybilne z medium, z którym będzie miało kontakt. Niewłaściwy materiał może z czasem pęcznieć, twardnieć, tracić elastyczność lub ulegać innym zmianom prowadzącym do utraty szczelności.
To właśnie dlatego oznaczenia takie jak NBR, EPDM czy FKM nie są jedynie informacją techniczną o produkcie. Określają właściwości, które mogą przesądzić o tym, czy dany oring będzie prawidłowo spełniał swoją funkcję w konkretnych warunkach pracy.
Jak dobrać oring do konkretnego zastosowania?
Prawidłowy dobór oringa warto rozpocząć od określenia jego wymiarów, czyli przede wszystkim średnicy wewnętrznej oraz grubości przekroju. Pierścień powinien być dopasowany do konstrukcji rowka i współpracujących elementów w taki sposób, aby po montażu uzyskać odpowiedni stopień ściśnięcia. Zarówno zbyt małe, jak i nadmierne odkształcenie może negatywnie wpływać na trwałość oraz skuteczność uszczelnienia.
Wymiary są jednak tylko jednym z kryteriów. Bardzo ważny jest rodzaj medium, z którym oring będzie miał kontakt. Woda, olej hydrauliczny, paliwo, para wodna czy substancje chemiczne mogą wymagać zastosowania materiałów o zupełnie innych właściwościach. Należy przy tym uwzględnić nie tylko samo medium, lecz także jego stężenie oraz temperaturę pracy.
Kolejne istotne parametry to ciśnienie i zakres temperatur występujących w układzie. Szczególnie wymagające są aplikacje pracujące przy wysokim ciśnieniu lub narażone na znaczne wahania temperatury. W takich przypadkach standardowe rozwiązanie może okazać się niewystarczające, dlatego konieczne jest dobranie odpowiedniego materiału, a czasami również dodatkowych elementów zabezpieczających uszczelnienie.
Znaczenie ma także charakter pracy. Inne wymagania stawia się przed oringiem zamontowanym w nieruchomym połączeniu, a inne przed uszczelnieniem pracującym w układzie, w którym występuje ruch. Przy zastosowaniach dynamicznych trzeba dodatkowo uwzględnić między innymi tarcie, prędkość ruchu, smarowanie oraz jakość powierzchni współpracujących elementów.
Dobór odpowiedniego rozwiązania powinien być więc wynikiem analizy wymiarów, materiału, medium, temperatury, ciśnienia oraz sposobu pracy układu. Kierowanie się wyłącznie średnicą pierścienia może sprawić, że pozornie pasujący element szybko przestanie zapewniać oczekiwaną szczelność.
Co może się stać, gdy oring zostanie źle dobrany?
Niewłaściwie dobrany oring nie zawsze powoduje natychmiastową awarię. Początkowo połączenie może działać prawidłowo, a problemy pojawiają się dopiero po pewnym czasie. Pierwszym sygnałem bywają niewielkie wycieki, które stopniowo się zwiększają wraz ze zużyciem lub zmianą właściwości materiału uszczelnienia.
Jeżeli materiał nie jest odporny na medium występujące w układzie, może pęcznieć, twardnieć, pękać albo tracić elastyczność. Podobne konsekwencje może powodować praca poza przewidzianym zakresem temperatur. Z kolei niewłaściwy wymiar lub konstrukcja miejsca montażu mogą doprowadzić do nadmiernego odkształcenia, przecięcia albo wypychania pierścienia ze szczeliny, szczególnie w układach pracujących pod wysokim ciśnieniem.
Utrata szczelności może mieć konsekwencje wykraczające poza konieczność wymiany samego oringa. Wyciek oleju, czynnika roboczego lub innego medium może zaburzyć działanie urządzenia, przyspieszyć zużycie współpracujących podzespołów, a w określonych zastosowaniach również doprowadzić do ich uszkodzenia.
W warunkach przemysłowych nawet niedroga uszczelka może więc pośrednio stać się przyczyną znacznie większych kosztów. Awaria maszyny oznacza nie tylko wymianę uszkodzonych części, ale niekiedy również nieplanowany przestój i zatrzymanie procesu produkcyjnego. Dlatego dobór właściwego oringa należy traktować jako jeden z elementów zapewniających niezawodność całego układu, a nie wyłącznie zakup niewielkiej części eksploatacyjnej.
Prawidłowy montaż oringa ma równie duże znaczenie
Nawet właściwie dobrany oring może nie zapewnić oczekiwanej szczelności, jeżeli zostanie uszkodzony podczas montażu. Przed jego założeniem warto więc sprawdzić stan rowka oraz współpracujących powierzchni. Powinny być one czyste i pozbawione zabrudzeń, zadziorów czy ostrych krawędzi, które mogłyby przeciąć lub naruszyć powierzchnię uszczelnienia.
Podczas instalacji należy unikać nadmiernego rozciągania, skręcania oraz punktowego nacisku na pierścień. Szczególnej ostrożności wymagają miejsca, w których oring musi zostać przeprowadzony przez gwint lub inne elementy o ostrych krawędziach. Nawet niewielkie uszkodzenie, które początkowo pozostaje niezauważone, może z czasem doprowadzić do powstania przecieku.
W określonych zastosowaniach pomocne może być zastosowanie odpowiedniego środka montażowego lub smarnego. Ułatwia on założenie pierścienia, zmniejsza tarcie i ogranicza ryzyko jego uszkodzenia. Preparat musi być jednak kompatybilny zarówno z materiałem uszczelnienia, jak i medium występującym w danym układzie.
Stan oringów warto również kontrolować podczas okresowych przeglądów maszyn i urządzeń. Widoczne pęknięcia, trwałe odkształcenia, stwardnienie lub inne oznaki zużycia mogą wskazywać na konieczność wymiany. Prawidłowy dobór, staranny montaż i regularna kontrola tworzą razem podstawę niezawodnego uszczelnienia.
Mały element, którego nie warto dobierać przypadkowo – sprawdź ofertę SuperSeal
Oring ma prostą konstrukcję, ale jego właściwy dobór może mieć duże znaczenie dla niezawodności całego urządzenia lub instalacji. Odpowiednie wymiary, materiał wykonania, odporność na medium, temperaturę i ciśnienie oraz prawidłowy montaż wspólnie decydują o tym, czy uszczelnienie będzie skutecznie spełniało swoją funkcję.
Dlatego zamiast traktować oringi jako uniwersalne, wymienne między sobą elementy, warto dopasowywać je do rzeczywistych warunków pracy. Szczególnie w zastosowaniach przemysłowych właściwie dobrane uszczelnienie pomaga ograniczyć ryzyko przecieków, przedwczesnego zużycia podzespołów oraz kosztownych przestojów.
W ofercie SuperSeal dostępny jest szeroki wybór oringów w wielu rozmiarach i wariantach materiałowych – zarówno do standardowych zastosowań, jak i pracy w bardziej wymagających warunkach. Dostępność uszczelnień wykonanych m.in. z NBR, EPDM, FKM, silikonu oraz materiałów specjalistycznych ułatwia dopasowanie rozwiązania do konkretnego medium i parametrów eksploatacyjnych.
Jeżeli szukasz odpowiedniego uszczelnienia do maszyny, urządzenia lub instalacji, sprawdź ofertę SuperSeal i wybierz oring dopasowany do wymiarów oraz rzeczywistych warunków jego pracy. Właściwy wybór tak niewielkiego elementu może mieć kluczowe znaczenie dla szczelności i niezawodności całego układu.
