Pokaz w Zamościu zakończony powodzeniem

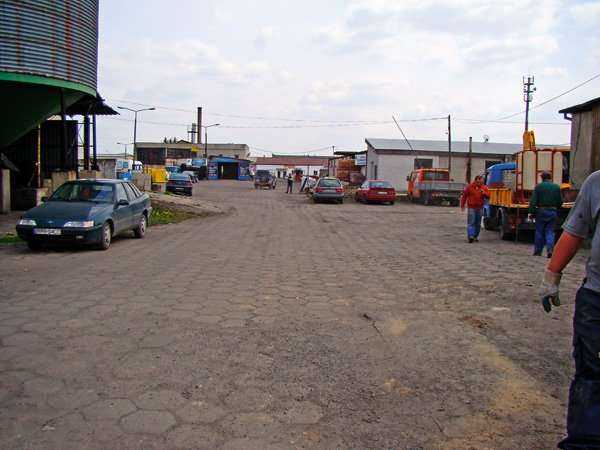

Fot. 2. | Widok na trasę przewiertu

Jeszcze przed długim weekendem majowym wybraliśmy się do Zamościa. Naszym celem było wykonanie przewiertu sterowanego dla Zakładu Instalacyjno-Budowlanego Pana Kazimierza Kopczyńskiego. Korzystając z okazji zaprosiliśmy inne firmy, aby pochwalić się oferowanym przez nas sprzętem TERRA MINI-JET MJ 1408. Zadanie polegało na wykonaniu przyłącza wodociągowego o średnicy 63 mm na długości 125 m. Warunki gruntowe: glina. Przeszkody: brak. Głębokość posadowienia: 1,5 m.

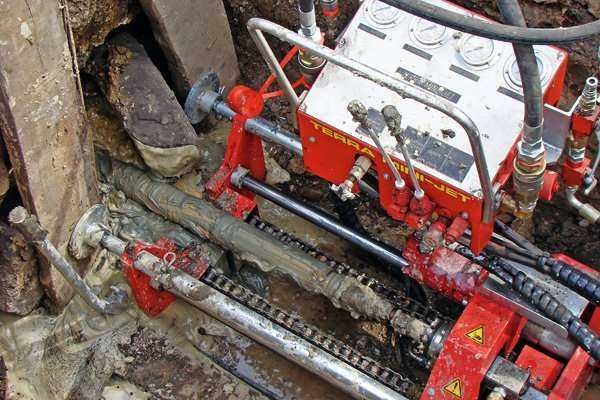

Fot. 3. | Zakończenie poszerzania z wciągniętą rurą PE

Do zadania przygotowaliśmy urządzenie TERRA MINI-JET MJ 1408 w wersji krótkiej. Urządzenie to pozwala na układanie rur o średnicy do 225 mm na odległości do 50 m. Maksymalna długość przewiertu jest uzależniona od długości żerdzi wiertniczych. W przypadku tego modelu żerdzie mają tylko 50 cm, co pozwala na pracę w wykopach o długości 1,2 x 1,0 m. MJ 1408 posiada całkowitą moc 35 KM z 3 silników benzynowych HONDA. Pierwszy do zasilania urządzenia, drugi i trzeci do pompowania i przygotowania płuczki bentonitowej. W zestawie znajduje się zbiornik na płuczkę o pojemności 1000 l. Przewiert kontrolowany przez system lokalizacji firmy RADIODETECTION RD 385, z możliwością zastosowania nowszego i-Tracka.

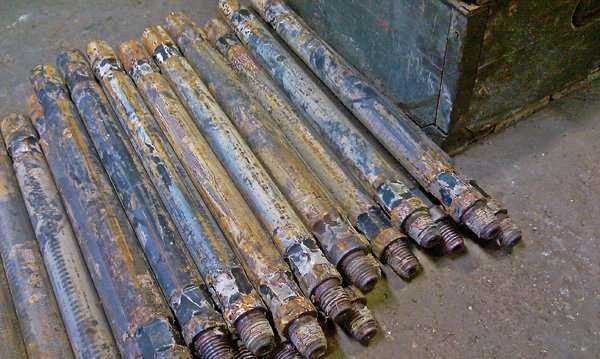

Fot. 4. | Żerdzie wiertnicze długości 50 cm i promieniu gięcia 15 m

Całość przewiertu została podzielona na 3 odcinki po około 40 m. TERRA MINI-JET MJ 1408 może układać rury na odległości do 50 m. Istnieje jednak możliwość zastosowania MJ 1408 LV. Jest to urządzenie z żerdziami o długości 1,5 m. W tym przypadku maksymalna długość przewiertu to 120 m. Gdybyśmy wiedzieli wcześniej jaką pracę mamy wykonać, skorzystalibyśmy z tego właśnie rozwiązania. Jednak plusem użycia wersji z krótkimi żerdziami było pokazanie maksymalnych możliwości MJ 1408, a także zastosowanie na placu budowy, gdzie nie mamy wystarczająco dużo miejsca.

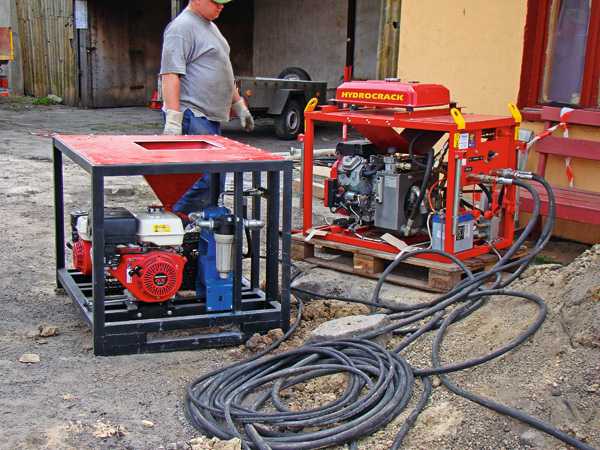

Fot. 5. | Jednostka napędowa i moduł płuczkowy

Po przygotowaniu płuczki bentonitowej oraz posadowieniu maszyny na odpowiedniej głębokości, wykonano kalibrację sprzętu do lokalizacji. Następnie przystąpiliśmy do wykonywania otworu pilotowego. Całość zajęła około 5 godzin. Wnuk Pana Kopczyńskiego był bardzo zainteresowany wykonywaniem przewiertu i to on stanął za sterami urządzenia już po wprowadzeniu pierwszych kilku żerdzi. Opanowanie wiercenia zajęło dosłownie kilkanaście minut. Taka sytuacja bardzo mnie ucieszyła. Miałem czas na rozmowę z potencjalnymi klientami. Odwiedziły nas delegacje z Wodociągów Zamojskich oraz z firmy BIOTOP Sp. z o.o z Zamościa. Oglądając pokaz „z góry” mogłem objaśnić zalety systemu. Urządzenie jest bardzo krótkie, a posiada ogromne możliwości. Jest wspomagane rozwiązaniami z większych wiertnic samojezdnych. Przepływ hydrauliczny kontrolowany przez ADBS – opatentowane rozwiązanie firmy TERRA AG. Jest to automatyczny system wiercenia i poszerzania, który dostosowuje prędkość wiercenia i poszerzania do warunków gruntowych. Żerdzie o długości 0,5 m mają promień zginania wynoszący tylko 15 m. Urządzenie posiada siłę naporu i ciągnienia, która wynosi 80 kN (8 t) oraz moment obrotowy wynoszący 1400 Nm. Wiercenie jest wspomagane płuczką bentonitową o wydajności 34 l/min i ciśnieniu maksymalnym 55 bar. Sama laweta waży tylko 280 kg. Pozwala to na wygodne ustawienie w wykopie startowym.

Na całej trasie nie napotkaliśmy żadnych poważnych przeszkód. Dla udanego pokazu jest to jak „woda na młyn”. Po wykonaniu otworu pilotowego wiedzieliśmy, gdzie wykonać pierwszy otwór pośredni. Poszerzanie zostawiliśmy sobie na następny ranek. Zainteresowanie pokazem było tak duże, że odwiedzający zapowiedzieli się na następny dzień. Następnego ranka po ustawieniu urządzenia i podłączeniu nowej rury PE o średnicy 63 mm przystąpiliśmy do wciągania. Operację tę operator wykonuje niemalże automatycznie, system kontroluje prędkość wykonywania przewiertu. Ponieważ pracowaliśmy w glinie, głowica nie napotykała większych problemów. Niedogodnością było ciągłe rozkręcanie krótkich żerdzi. Specjalnie dla sprawdzenia prędkości wykonaliśmy film, który pokazał ile czasu potrzeba na rozkręcenie 4 sztuk żerdzi, czyli wykonanie 2 m poszerzania. Całość zajmuje średnio 3–4 min. Uznaliśmy ten wynik za bardzo dobry. Z wyliczeń wskazuje to na wykonanie poszerzania długości 40 m w około 1,5 godziny. W naszym przypadku, łącznie z przerwą, było to około 2 godzin. Na całej długości ułożyliśmy 88 sztuk żerdzi (44 m).

Pokaz został wykonany. Stwierdziliśmy razem, że do takiego zadania idealnym rozwiązaniem byłoby użycie MJ 1408 LV, czyli urządzenia z dłuższymi żerdziami. Odcinek 120 moglibyśmy pokonać jednym przewiertem, a nie trzema. Dzięki pokazowi w Zamościu zyskaliśmy nowego klienta, który w ciągu kilku tygodni rozpocznie pracę z nowym TERRA MINI-JET MJ 1408 LV.
