Najpierw twarda skała, potem zmienne warunki pod rzeką — budowa nowego tunelu kolejowego pod Hudsonem wymaga dwóch par maszyn TBM. 28 września inwestor ogłosił wejście projektu w etap drążenia. Jak podaje Gateway Development Commission (GDC), pierwsza maszyna rozpocznie pracę po końcowych testach w najbliższych dniach, a druga ruszy niedługo później.

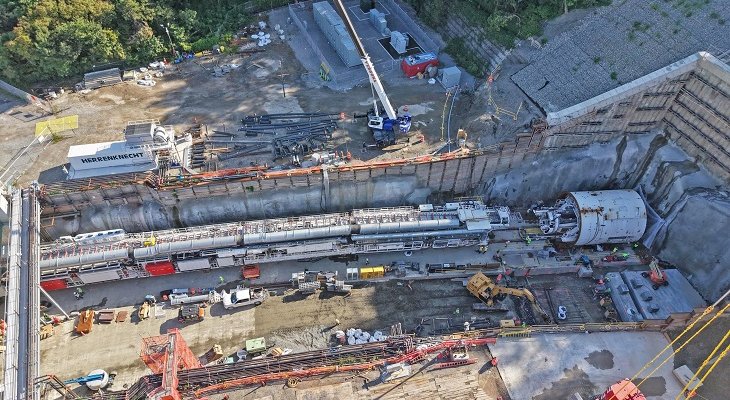

Cztery maszyny TBM zbudują nowy tunel kolejowy pod Hudsonem między Nowym Jorkiem a New Jersey. Fot. Gateway Development Commission (GDC)
Najpierw 1,55 km przez skały
Pierwsza para wykona dwie równoległe nawy pod skalistym masywem Palisades w New Jersey. Każda będzie miała około 1,55 km długości i 7,67 m średnicy wewnętrznej. Zakres obejmuje również sześć przejść poprzecznych oraz obudowę betonową z membraną hydroizolacyjną.

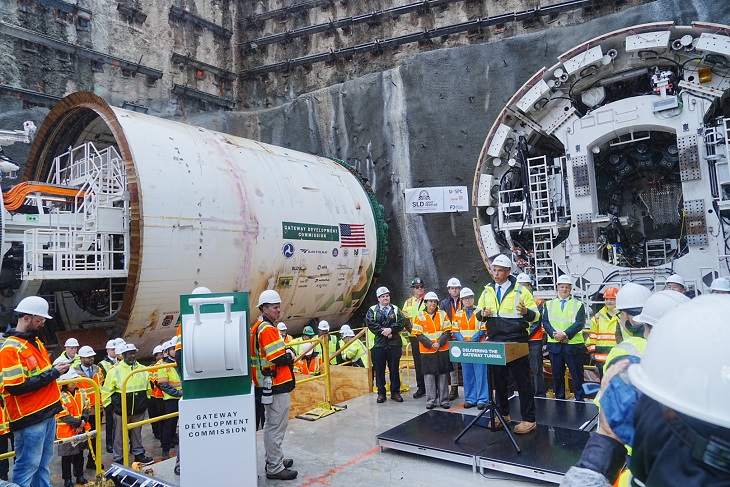

_eeb9d79556.JPG)
Fot. Gateway Development Commission (GDC)

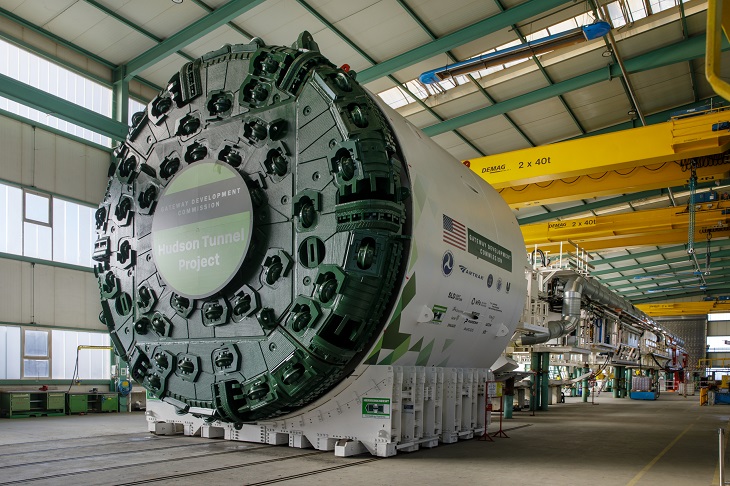

Do tego odcinka przygotowano jednotarczowe TBM przystosowane do twardych, suchych skał. Ich podstawowe parametry to:
- 8,74 m średnicy głowicy;
- około 152 m długości zaplecza;
- zakładany średni postęp około 9 m na dobę, uwzględniający przerwy konserwacyjne.
Dotarcie do szybu Hudson County przewidziano około roku po rozpoczęciu drążenia.
Fot. Gateway Development Commission (GDC)
Pod rzeką Hudson potrzebna będzie druga para
Po zakończeniu odcinka skalnego pierwsze TBM zostaną wyprowadzone przez szyb. Kolejna para, dostosowana do drążenia w skałach i miękkich gruntach, wykona odcinek do Manhattanu: dwie nawy po około 2,21 km, połączone dziewięcioma przejściami poprzecznymi.
Fot. Gateway Development Commission (GDC)
Hudson Tunnel Project, o wartości około 16 mld dolarów, obejmuje budowę nowego tunelu oraz modernizację istniejącej przeprawy North River Tunnel, eksploatowanej od 1910 r. Nowy obiekt ma przyjąć pociągi w 2035 r., a remont starszego zakończyć się w 2038 r. W efekcie połączenie New Jersey-Nowy Jork będzie dysponować czterema torami zamiast obecnych dwóch.
